E8257D, провідна в галузі вихідна потужність, точність рівня та фазовий шум із охопленням частот від 100 кГц до 67 ГГц (з можливістю розширення до 500 ГГц) для тестування вдосконаленого радіочастотного та мікрохвильового радарів

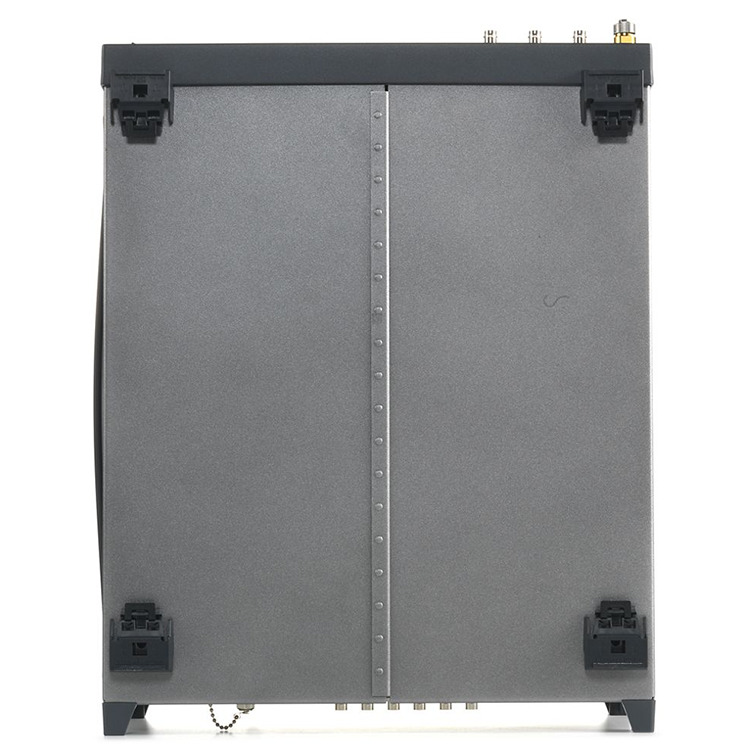

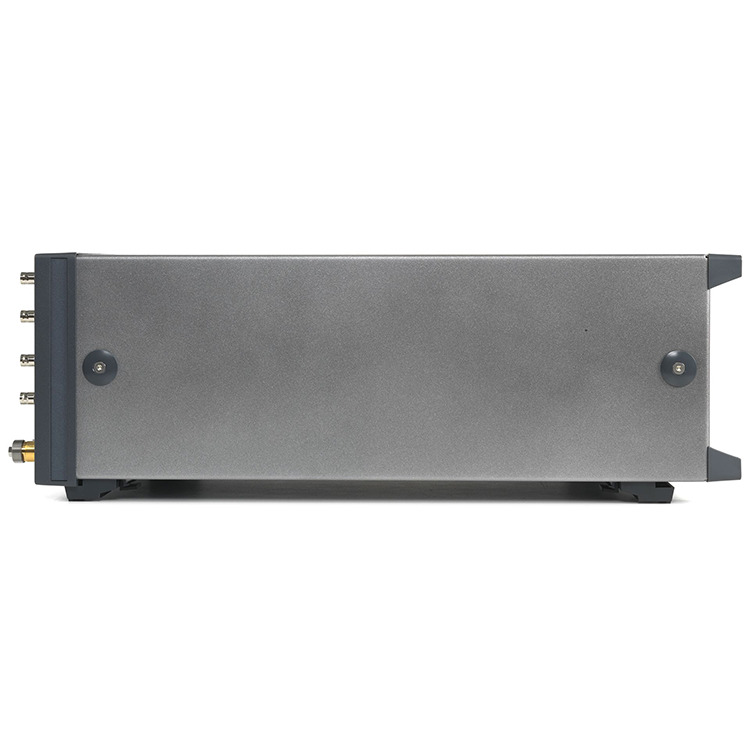

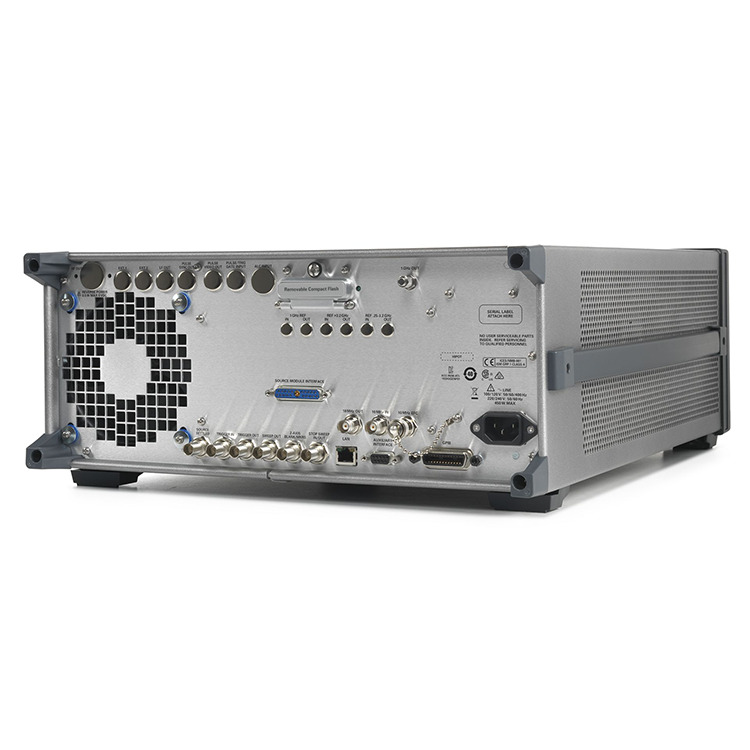

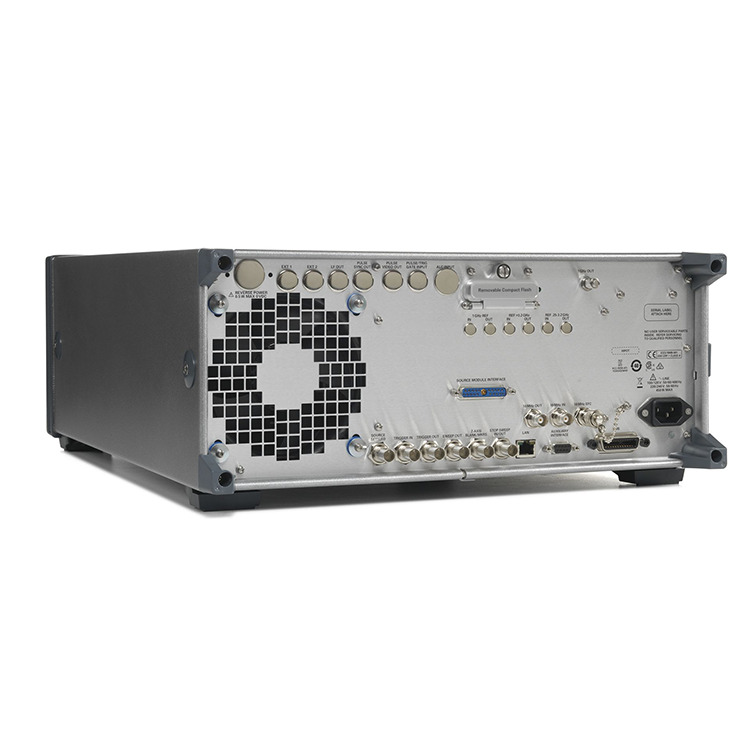

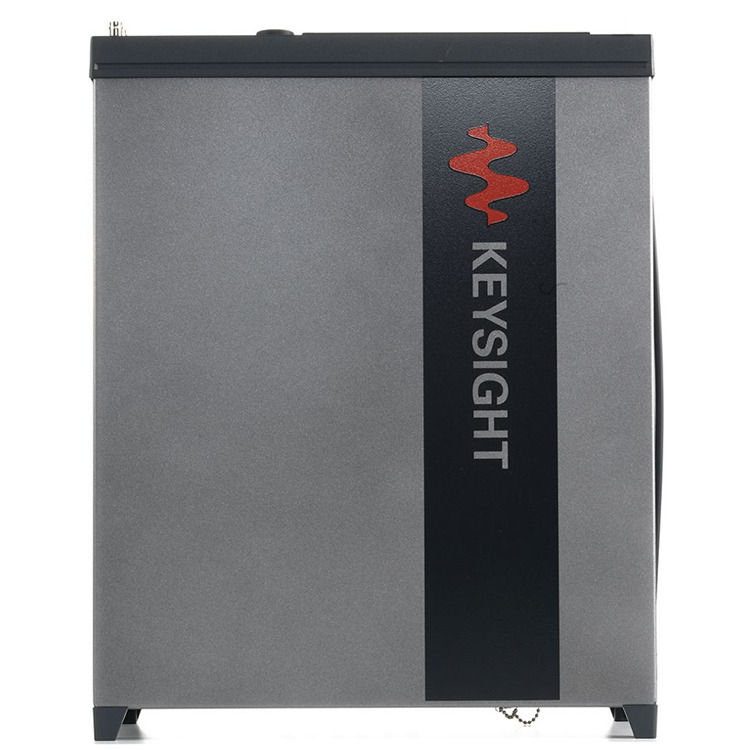

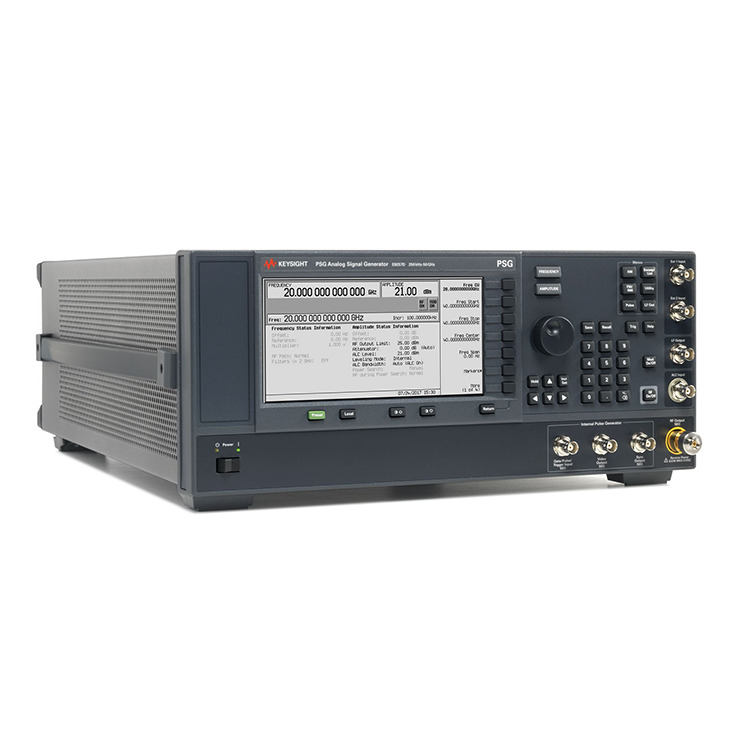

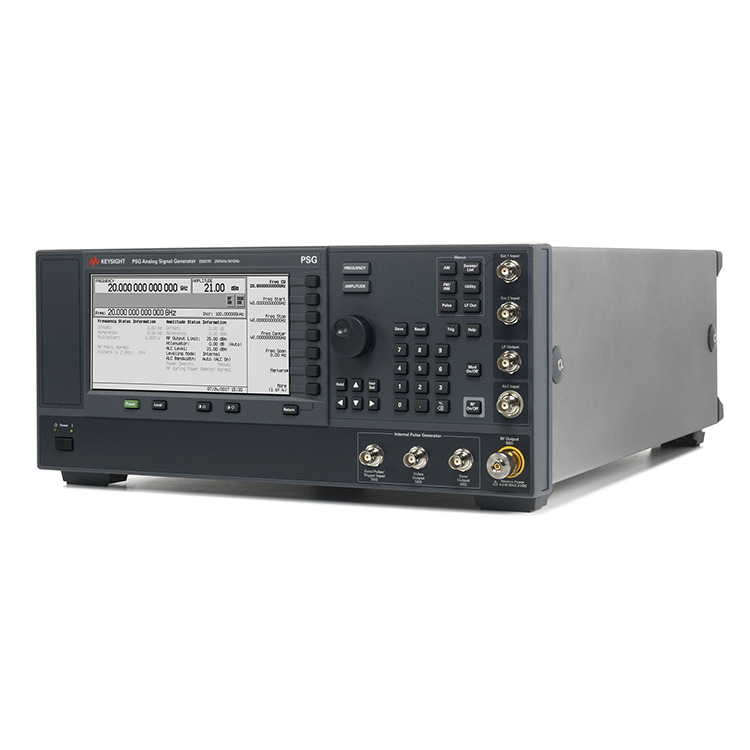

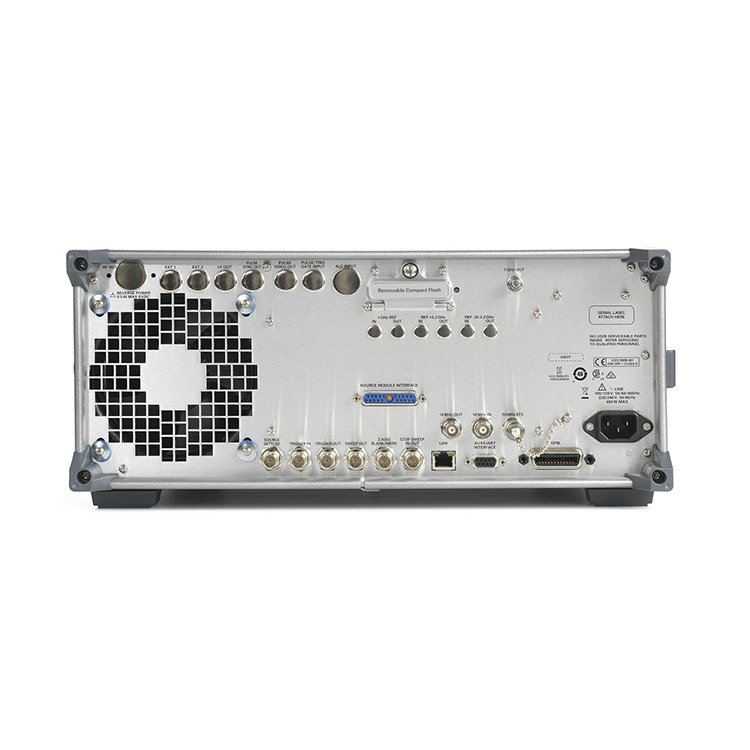

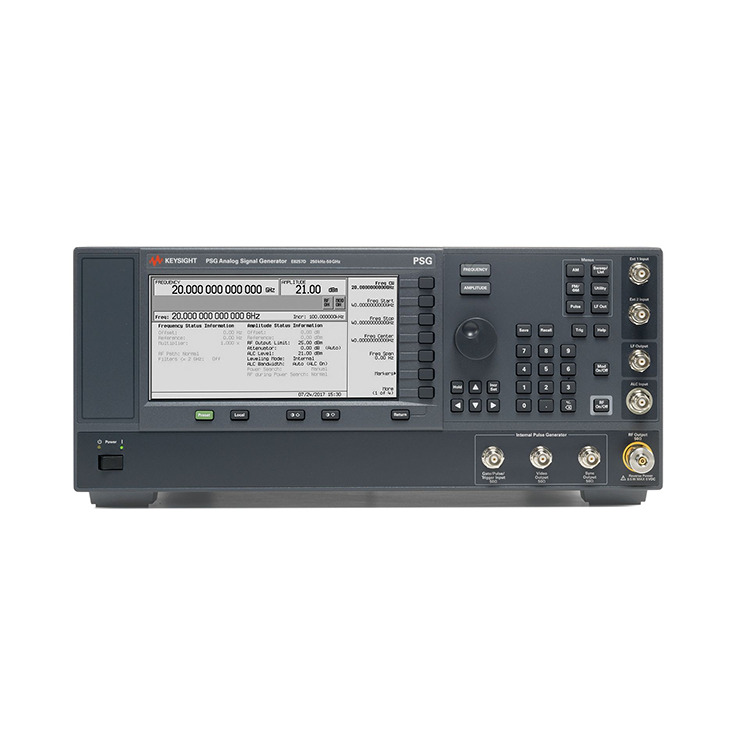

Генератор аналогового сигналу E8257D PSG
Keysight E8257D — це повністю синтезований генератор сигналів з високою вихідною потужністю, низьким фазовим шумом і можливістю модуляції. Специфікації застосовуються в діапазоні від 0 до 55 °C, якщо не вказано інше, і застосовуються після 45-хвилинного часу розігріву. Додаткові характеристики, позначені як типові, номінальні або виміряні, надають додаткову (негарантовану) інформацію при 25 °C, яка може бути корисною при застосуванні продукту.
Візьміть на себе найсуворіші вимоги до тестування з метрологічною точністю частоти та рівня, чудовими спотвореннями та помилковими характеристиками
Вимірювання в широкому діапазоні частот: доступні моделі 13, 20, 31,8, 40, 50 і 67 ГГц (1,1 ТГц із розширювачем частоти)
Тестуйте потужні пристрої та подолайте втрати тестової системи за допомогою опцій, здатних генерувати вихідну потужність до 1 Вт (+30 дБм).
Отримайте надзвичайно низький фазовий шум: –91 дБн/Гц при зміщенні 100 Гц і –126 дБн/Гц при зміщенні 10 кГц (10 ГГц) для тестування доплерівського радара, АЦП і блокування приймача
Охарактеризуйте пристрої та схеми, додавши до сигналу AM, FM, PM та імпульсну модуляцію
| Частота | 100 кГц – 70 ГГц |
| Фазовий шум на 1 ГГц (зсув 20 кГц) | -143 дБн/Гц |
| Перемикання частоти | < 7 мс |
| IQ Modulation BW (внутрішня/зовнішня) | До 4 ГГц |
| Доступні типи модуляції | AM, FM, PM, пульс |
