Як професійний виробник, ми хотіли б надати вам високоякісні цифрові мультиметри Fluke8558A. 8558A використовує ту саму платформу, що й повністю завантажений еталонний мультиметр 8588A.
Як професійний виробник, ми хотіли б надати вам високоякісні цифрові мультиметри Fluke8558A. 8,5-розрядний мультиметр 8558A забезпечує оцифровку з високою роздільною здатністю 5 мегавибірок за секунду для автоматизації системи в лабораторіях і на виробництві. Нова високошвидкісна система Fluke і найшвидша в галузі можливість прямого оцифрування дозволяють значно збільшити пропускну здатність для багатьох програм автоматизованих систем, які вимагають поєднання найвищої швидкості та найвищої точності. Надзвичайна точність забезпечується в широкому діапазоні вимірювань, дев’яти функціях і інтуїтивно зрозумілому інтерфейсі користувача на кольоровому дисплеї.
8558A використовує ту саму платформу, що й повністю завантажений еталонний мультиметр 8588A. Платформа має загальний інтуїтивно зрозумілий інтерфейс користувача зі зручною для навігації структурою меню для всіх налаштувань і відповідними SCPI-сумісними командами для автоматизованого середовища. Платформа 8588A гарантує мінімум 100 000 зчитувань на секунду з 4,5 цифрами через GPIB, USBTMC або Ethernet, а також вбудовану пам’ять даних, яка може зберігати до 15 мільйонів зчитувань.

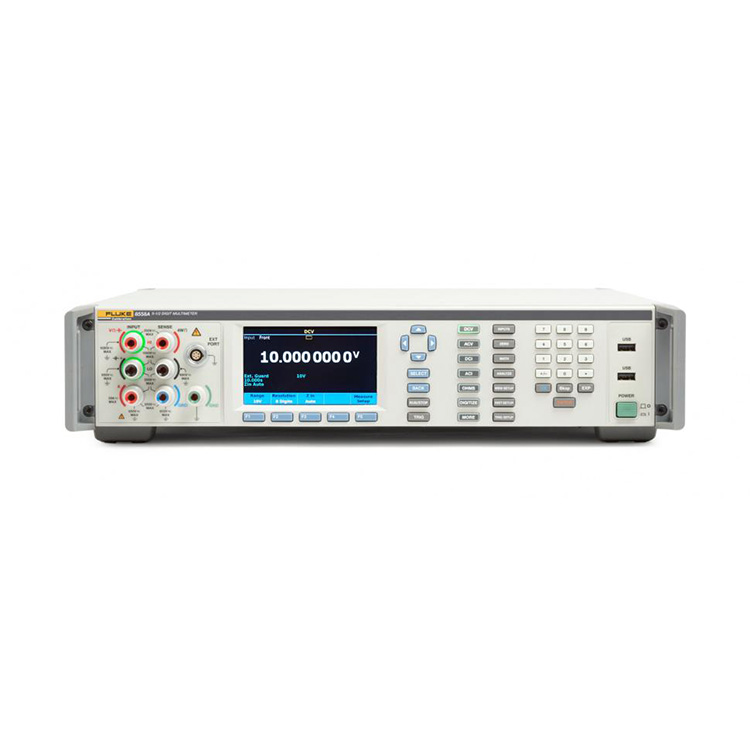

A. Термінали керування візуальними з’єднаннями
Активні термінали підсвічуються, спрямовуючи користувача до правильного підключення.
B. Легкодоступні конфігурації
Доступні конфігурації діапазону, діафрагми, вхідного опору, середньоквадратичного фільтра та інші вимірювальні конфігурації.
C. Великий яскравий повнокольоровий дисплей
Інтуїтивно зрозумілий інтерфейс користувача та плоска структура меню спрощують доступ до конфігурацій і переглядають графіки трендів, осцилограми, ШПФ, гістограму та статистику.
D. Програмований передній/задній електронний перемикач
Усуває ручне керування та дозволяє миттєво отримувати результати за допомогою однієї дистанційної команди.
E. Термінал 30 A (лише 8588A; 2 A для 8558A)
Забезпечує найширший у галузі діапазон вимірювання струму через один термінал.
F. Програмні клавіші меню
Адаптація до активної функції, тому структура меню є інтуїтивно зрозумілою та легкою для вивчення.
G. Багатомовний вибір
Вибір англійської, китайської, французької, японської, корейської, російської та іспанської мов.
H. Пуск/зупинка
Перемикає безперервний або вільний режим вимірювання.
I. Порти USB
Завантажуйте дані швидко і легко на флешку.

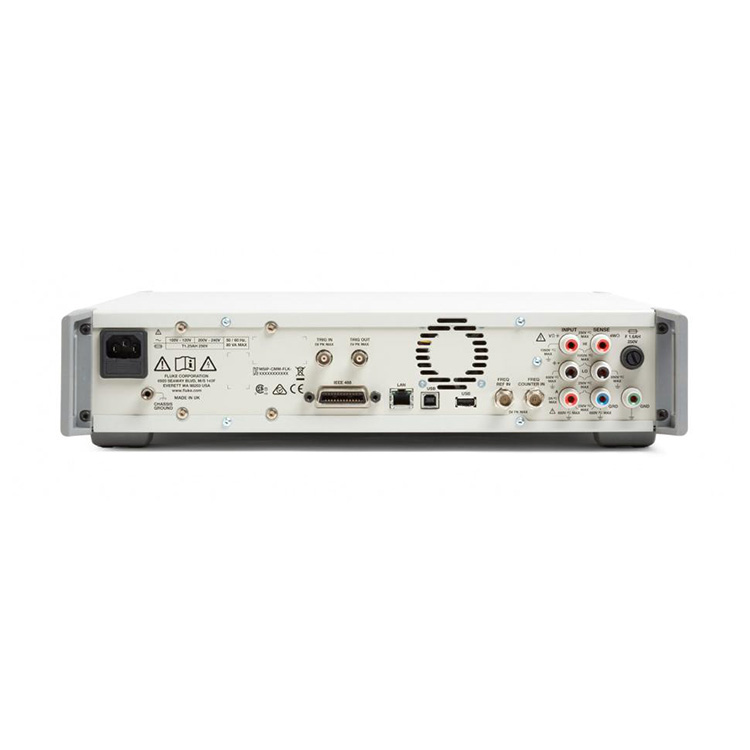

Fluke 8558A з виносками (ззаду)
J. Trig in/Trig out
Точний запуск максимізує синхронізацію в автоматизації системи.
К. Частотомір
Дозволяє вимірювати лічильник частоти 100 МГц при 0,5 мкГц/z.
L. Вхідні клеми на задній панелі
Відображає вхідні роз’єми передньої панелі для сумісності з’єднання та дозволяє вимірювати переднє/заднє сканування.
M. IEEE 488, LAN, інтерфейси USB
Стандартний віддалений інтерфейс для простої системної інтеграції.
N. Порт USB
Завантажуйте дані швидко і легко на флешку.
О. 2 А термінал
Напруга постійного струму
100 мВ до 1000 В, (1050 В макс.)
2,02x повна шкала
Максимальна роздільна здатність: 1 нВ
4,0 мкВ/В (95 %) 5,7 мкВ/В (99 %), 1 рік
0,5 мкВ/В (95 %) 0,65 мкВ/В (99 %), 24-годинна стабільність
Апертура зчитування від 0 до 10 с (роздільна здатність 200 нс)
Постійний струм
10 мкА до 2 А (8558A)
2,02x повна шкала
Максимальна роздільна здатність: 1 пА
9 мкА/А (95 %), 12 мкА/В (99 %), 1 рік
Діафрагма зчитування від 0 нс до 100 с
Змінна напруга
від 10 мВ до 1000 В, від 1 Гц до 10 МГц (1050 Vrms макс.)
2,02x повна шкала Vpp, 1,2x повна шкала Vrms
Максимальна роздільна здатність: 1 нВ
80 мкВ/В (95 %), 103 мкВ/В (99 %), 1 рік
Змінний струм
Від 10 мкА до 30 А (лише 8588A; 2 A для 8558A)
2,02x повна шкала Vpp, від 1 Гц до 100 кГц 1,2x повна шкала Vrms
Максимальна роздільна здатність: 1 пА
300 мкА/А (95 %), 387 мкА/В (99 %), 1 рік
опір
від 1 Ом до 10 ГОм (макс. 20 ГОм)
2,02x повна шкала
Максимальна роздільна здатність: 10 нОм
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 рік
Режим низького струму, режим високої напруги та реверсування струму Tru Ohms™
Оцифрувати В
100 мВ до 1000 В, (1050 В макс.)
2,02x повна шкала
Максимальна роздільна здатність: 18 біт
Частота дискретизації 5 мега-вибірок на секунду
Смуга пропускання до 20 МГц
Оцифрувати І
Від 10 мкА до 30 А (лише 8588A; 2 A для 8558A)
2,02x повна шкала
Максимальна роздільна здатність: 18 біт
Частота дискретизації 5 мега-вибірок на секунду
Смуга пропускання до 4 МГц
Періодичність або період
Напруга, до 10 МГц
Струм, до 100 кГц
Частота до 100 МГц на BNC
0,5 мкГц/Гц, 1 рік
Ємність
від 1 нФ до 100 мФ
400 мкФ/Ф, 1 рік
температура
PRT і термопара
5 мК PRT, 25 мK TC - 1 рік
РЧ потужність
Зовнішній шунт серії Rhode & Schwarz NRP DC I та AC I
DC I і AC I зовнішній шунт
A40B і будь-який інший зовнішній шунт
Швидкість читання
1 зчитування/с @ 8,5 цифри в пам'ять
100 000 зчитувань / с @ 4,5 цифри в пам'ять
До 5 000 000 (5 MS/s) зчитувань/с в енергонезалежну пам'ять у цифрових V і I
Передача до 500 000 показань/с через USB у двійковому форматі
Пам'ять вимірювань
15 мільйонів читань volitile
7,5 мільйона зчитувань із тимчасовою позначкою
16 ГБ енергонезалежний
GPIB, USBTMC, Ethernet
Власні віддалені команди, сумісні з SCPI
Режим емуляції 8508A і 3458A
Повна підтримка бібліотеки процедур калібрування MET/CAL™ в емуляції Fluke 8508A
Драйвер IVI
USB-накопичувач для зручної передачі даних у форматі .csv
Спускові механізми
Ручний тригер
Зовнішній BNC Trig In і Trig Out
Тригер внутрішній або рівень
Тригер таймера
Тригер епохи
Лінійний тригер
Тригер BUS
