Нижче подано представлення високоякісного аналізатора сигналів і спектру R&S FSVA3004, сподіваючись допомогти вам краще зрозуміти його. Вітаємо нових і старих клієнтів, щоб продовжувати співпрацювати з нами, щоб створити краще майбутнє! Діапазон частот від 2 Гц до 4, 7,5, 13,6, 30, 44, 50/54 ГГц
| Моделі | Діапазон частот | Фазовий шум | Макс. ширина смуги аналізу |
| R&S®FSVA3004 Номер замовлення 1330.5000.05 |
10 Гц - 4 ГГц (2 Гц - 4 ГГц з опцією R&S®FSV3-B710) | < –127 дБн (1 Гц) (f = 1 ГГц, зміщення 10 кГц, опція B710) |
400 МГц |
Діапазон частот від 2 Гц до 4, 7,5, 13,6, 30, 44, 50/54 ГГц
Смуга пропускання до 1 ГГц
Фазовий шум SSB при зсуві 10 кГц (1 ГГц): –127 дБн/Гц
Графічний інтерфейс із підтримкою мультидотику, записувачем SCPI та діями на основі подій
Параметри аналізу аналогового та цифрового сигналу, включаючи 5G NR

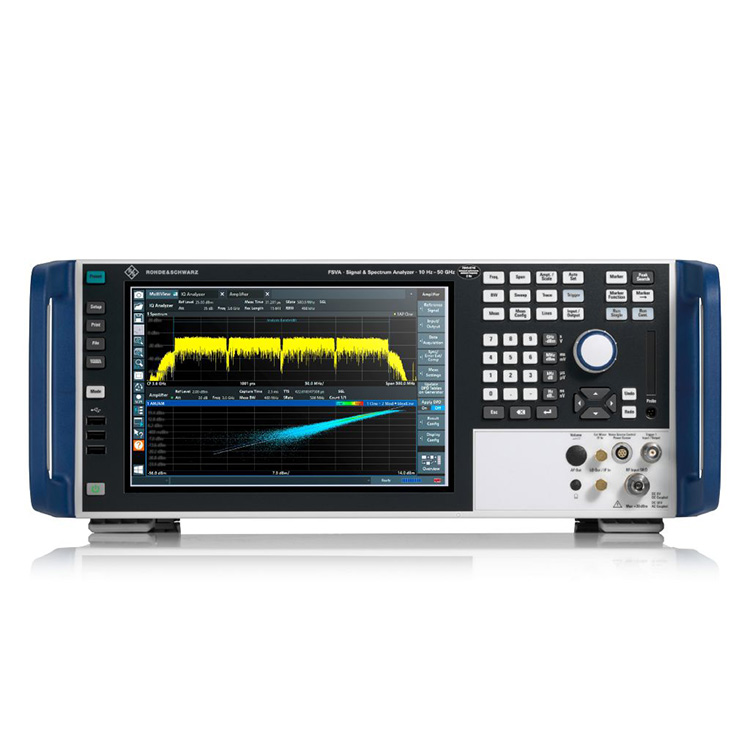

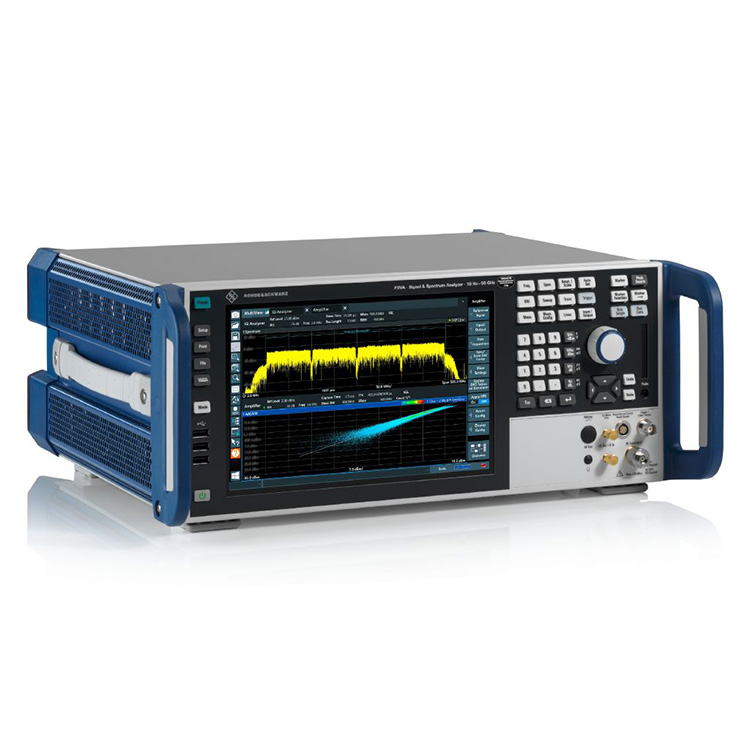

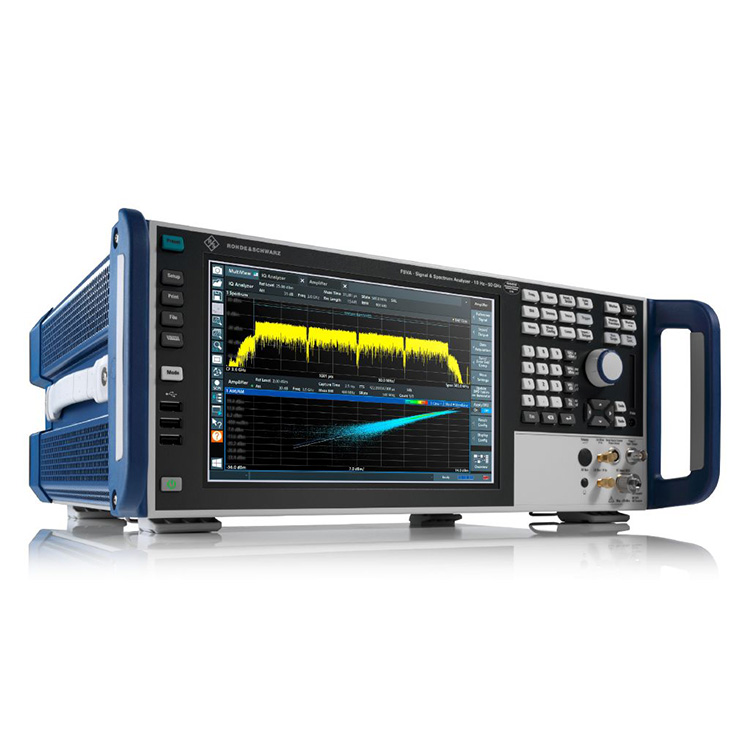

Аналізатор сигналів і спектру R&S FSVA3004 ідеально підходить для оцінки сигналів бездротового зв'язку в дослідженнях і розробках, тестуванні системи, верифікації та виробництві. Завдяки смузі аналізу 400 МГц він може захоплювати чотири сусідні несучі 5G NR одночасно. Спеціальні параметри для аналізу сигналу 5G NR забезпечують значення EVM вище 1% для несучої з шириною 100 МГц на частоті 28 ГГц.
Аналіз сигналу 5G NR
Аналіз сигналу 5G NR - Аналіз сигналу 5G NR за допомогою опцій R&S®FSV3-K144 (низхідна лінія зв’язку) та R&S®FSV3-K145 (висхідна лінія зв’язку)
Смуга аналізу до 1 ГГц, широкий динамічний діапазон і низький фазовий шум
Для багатьох вимірювальних програм у галузі бездротового зв’язку, аналізу та розробки компонентів потрібен низький рівень фазового шуму, широка смуга аналізу та широкий динамічний діапазон. Аналізатор сигналу та спектру R&S®FSVA3000 є ідеальним інструментом для виробництва та перевірки систем бездротового зв’язку та їх компонентів, а також для програм обслуговування та обслуговування на ринку A&D.
Захоплює десять носіїв 5G NR одночасно
Максимальна смуга пропускання 1 ГГц дає змогу одночасно захоплювати до десяти несучих 5G NR із смугою пропускання 100 МГц кожна.
R&S®FSVA3000 відрізняється швидким доступом до результатів вимірювань завдяки простому та швидкому налаштуванню
Особливості R&S®FSVA3000
Мультисенсорний дисплей
Записувач SCPI для легкої розробки програми тестування
Дії на основі подій для налагодження рідкісних подій DUT
Інтелектуальне керування генератором сигналів через прямий доступ до налаштування
Дії на основі подій R&S®FSVA3000
Просте усунення несправностей рідкісних подій DUT: виберіть подію, таку як збій лінії обмеження, або знімок екрана з сенсорного меню.
Швидка швидкість вимірювання для виробництва
Автоматизоване виробництво компонентів, модулів і пристроїв вимагає спектральних вимірювань, а також демодуляції сигналу. Аналізатор сигналів і спектру R&S®FSVA3000 виконує навіть складні сценарії вимірювань за мінімальний проміжок часу.
Покращена опція потужності комп’ютера забезпечує чотирьохядерний процесор для прискорення демодуляції цифрового сигналу. Він також додає внутрішню систему шини PCIe 3.0 для найшвидшої передачі даних вимірювань. У хмарних тестових системах додатковий інтерфейс LAN 10 Гбіт/с забезпечує швидку передачу даних I/Q у мережу.
Вимірювання ACLR
Вимірювання ACLR на основі ШПФ забезпечує суттєве підвищення швидкості в порівнянні з вимірюваннями з розгорткою. R&S®FSVA3000 все ще має чудовий динамічний діапазон.
