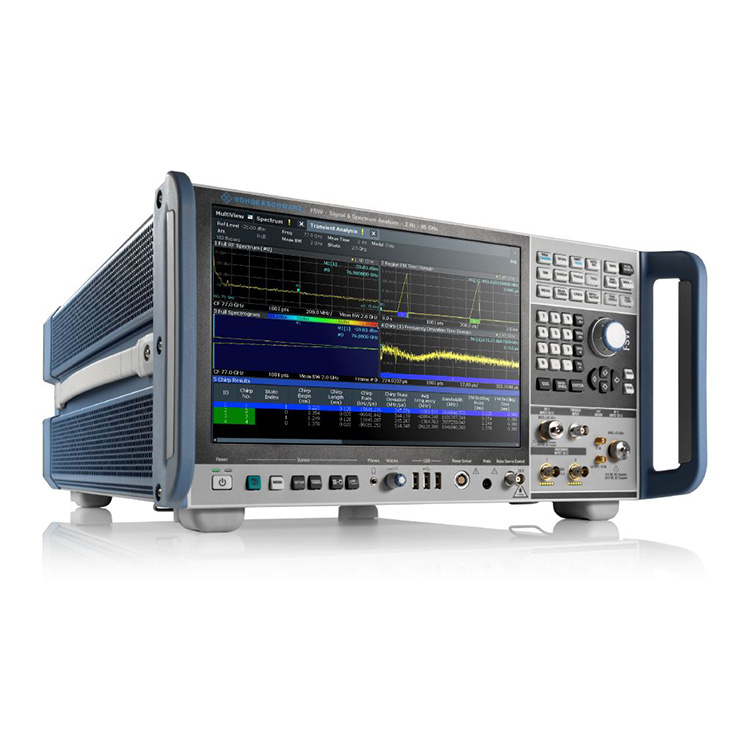

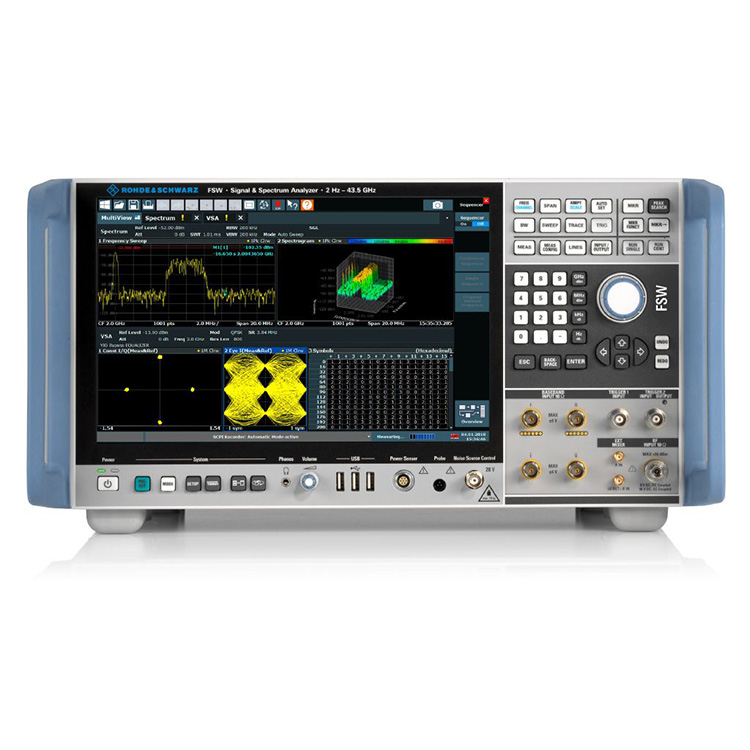

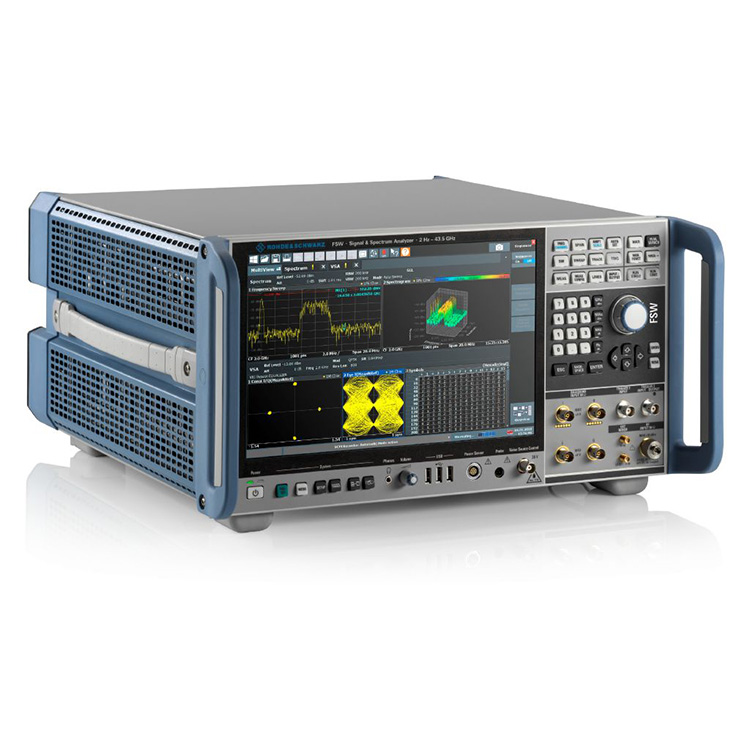

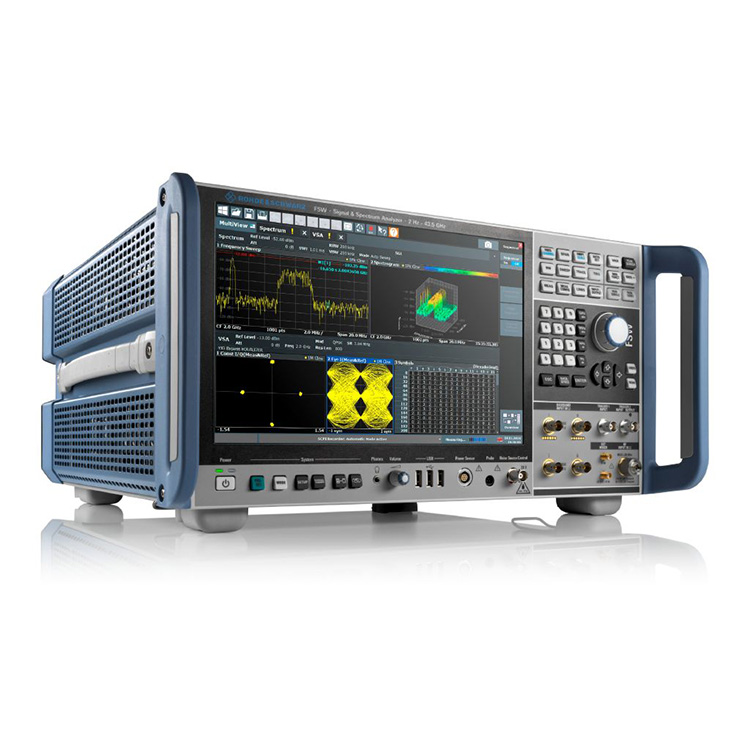

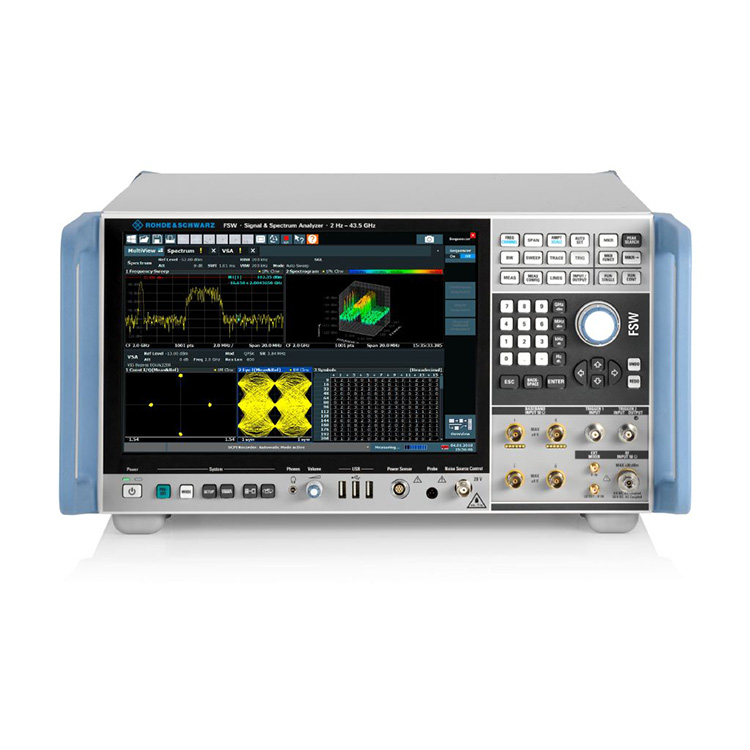

Dongguan Qihang Electronic Technology Co., Ltd. є професійним китайським виробником і постачальником аналізаторів сигналів і спектру R&S FSW13. Ці прилади мають вхідний роз’єм, наприклад роз’єм SMA або N-типу, для підключення зовнішніх радіочастотних сигналів або антен.
Моделі | Діапазон частот | Фазовий шум | Макс. ширина смуги аналізу |
R&S®FSW13 Номер замовлення 1331.5003.13 |
2 Гц - 13,6 ГГц | < –136 дБн (1 Гц) (f = 1 ГГц, зміщення 10 кГц) |
512 МГц |
Незрівнянний низький фазовий шум і найкраща чутливість на ринку
Внутрішня смуга пропускання 8,3 ГГц
Смуга аналізу в реальному часі 800 МГц
Запис SCPI спрощує генерацію коду
Широкий динамічний діапазон забезпечує надзвичайну продуктивність EVM
РЧ-продуктивність, яка відповідає високим вимогам
Аналізатор сигналів і спектру R&S FSW13 переосмислює найкращі аналізатори сигналів і спектру, пропонуючи чудовий РЧ-фазовий шум, відображуваний середній рівень шуму, придушення інтермодуляції та динамічний діапазон для ACLR і гармонічних вимірювань.
Фазовий шум
Фазовий шум на несучій частоті 10 ГГц зі зміщенням 10 кГц від несучої: тип. –133 дБн (1 Гц).
Створено для зручності
12,1-дюймовий мультисенсорний дисплей із високою роздільною здатністю та підтримкою жестів – плоский дизайн із зовнішнім виглядом Windows 10
Різні вимірювання можна відображати одночасно в окремих вікнах, що полегшує інтерпретацію результатів
Вбудований записувач SCPI спрощує генерацію коду для автоматичних вимірювань з дистанційним керуванням
Зручний інтерфейс користувача
Удосконалений R&S®FSW з високою роздільною здатністю 12,1 дюйма, мультисенсорним дисплеєм і багатьма іншими.
Поглиблений аналіз сигналу фізичного рівня 5G
Масштабована широка смуга пропускання внутрішнього аналізу R&S®FSW до 8,3 ГГц дозволяє охопити всю смугу сигналу низхідної лінії зв’язку та оцінити всю систему.
Опції R&S®FSW-K144 і R&S®FSW-K145 охоплюють внутрішньосмугові вимірювання низхідної та висхідної лінії зв’язку 3GPP 5G NR. Кожен підкадр сигналу аналізується та надається широкий діапазон результатів вимірювань, включаючи EVM, частоту та потужність різних каналів і сигналів.
R&S®FSW-K144 5G New Radio програма низхідного зв'язку
R&S®FSW-K144 виявляє та встановлює багато параметрів автоматично, даючи вам більше часу, щоб зосередитися на ідеях детального аналізу.
Швидкий і комплексний аналіз радіолокаційного сигналу
На додаток до широкої смуги аналізу (до 8,3 ГГц), функції аналізу R&S®FSW необхідні для тестування радарів.
Додаток для вимірювання пульсу R&S®FSW-K6 вимірює всі важливі параметри пульсу одним натисканням клавіші
Опція вимірювання бічних пелюсток часу R&S®FSW-K6S вимірює параметри стиснення імпульсу
Опція R&S®FSW-K60/K60H аналізує сигнали зі стрибками частоти
Опція вимірювання пульсу R&S®FSW-K6
Додаток для вимірювання пульсу R&S®FSW-K6 вимірює всі важливі параметри пульсу одним натисканням кнопки.
Аналіз широкосмугового сигналу без зображення в діапазоні E
Аналізатор сигналів і спектру R&S®FSW85 оснащений преселектором YIG для частот від 8 ГГц до 85 ГГц, що забезпечує аналіз спектра без зображення. Широка смуга аналізу (до 8,3 ГГц) у поєднанні з опцією аналізу перехідних процесів R&S®FSW-K60/-K60C/вимірювання чирпу дозволяє характеризувати сигнали FMCW шириною до 5 ГГц, такі як ті, що використовуються в автомобільних радарах.
Автомобільні радарні вимірювання
Сигнал FMCW із смугою пропускання 2 ГГц на частоті 77 ГГц, виміряний за допомогою опції R&S®FSW-K60C і розширення внутрішньої смуги пропускання R&S®FSW-B2001 2 ГГц
Високоефективні вимірювальні рішення для проектування, розробки та тестування супутникових корисних навантажень, підсистем і компонентів корисних навантажень
R&S®FSW пропонує спеціальні вимірювальні програми для найважливіших вимірювань, таких як групова затримка, лінійність, передача посилення, коефіцієнт потужності шуму (NPR) тощо. Він також демодулює супутникові РЧ-сигнали кількох стандартів, таких як DVB-S2X і OneWeb. R&S®FSW масштабована широка смуга пропускання (до 8,3 ГГц) задовольняє зростаючий попит на широку смугу пропускання сигналу.
Вимірювання групової затримки R&S®FSW-K17 з кількома несучими
Вимірює абсолютну та відносну групову затримку з високою точністю протягом мілісекунд.
Не пропустіть нічого з опцією спектрального аналізу в реальному часі
Опції R&S®FSW у реальному часі дозволяють користувачам надійно виявляти надзвичайно короткі спорадичні перешкоди в наносекундному діапазоні навіть у безпосередній близькості від потужних несучих – у смузі пропускання до 800 МГц. Аналіз спектру в режимі реального часу дозволяє користувачам аналізувати існуючі алгоритми стрибкоподібної зміни частоти та створювати альтернативні, щоб запобігти зіткненням між сигналами різних стандартів, що працюють в одному діапазоні частот.
Спектр в режимі реального часу діапазону ISM на частоті 2,4 ГГц
Аналізує та запобігає зіткненням між сигналами різних стандартів, що працюють в одному діапазоні частот (наприклад, WLAN і Bluetooth®).
Цифровий аналіз сигналу
Опція векторного аналізу сигналу R&S®FSW-K70 дозволяє користувачам гнучко аналізувати одиночні несучі з цифровою модуляцією аж до бітового рівня. Чітко структурована операційна концепція спрощує вимірювання, незважаючи на широкий спектр інструментів аналізу. R&S®FSW-K70M дозволяє аналізувати сигнали з двома різними схемами модуляції, наприклад сигнали DVB-S2X. Розширення R&S®FSW-K70P вимірює необроблену бітову помилку швидкість (BER) на даних PRBS до PRBS23.
Аналіз модульованого сигналу 1024QAM
Констеляційна діаграма, таблиця результатів, таблиця символів і розподіл EVM.
