Ви можете бути впевнені, купуючи трипровідні діодні датчики потужності R&S NRP67SN-V на нашому заводі. Датчики потужності R&S®NRPxxS/SN використовують три окремі діодні шляхи, кожен з яких працює в оптимальному діапазоні детектора. В результаті середню потужність можна визначити з високою точністю незалежно від типу модуляції.
| Моделі | R&S®NRP67SN-V |
| Діапазон частот | 50 МГц - 67 ГГц |
| Діапазон рівня | -70 дБм - +20 дБм |
| Інтерфейс LAN | √ |
| Тип роз'єму | 1,85 мм (м) |
Швидкі та точні вимірювання потужності CW і модульованих сигналів
100 000 зчитувань/с

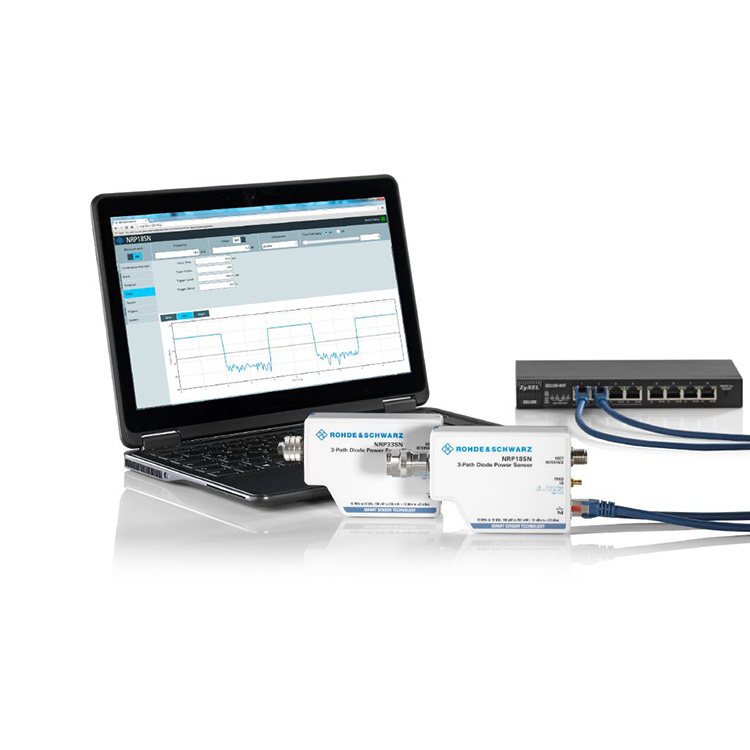

Контроль і моніторинг через LAN і USB
Датчики для потужних застосувань
Гнучка робота з базовим блоком R&S®NRX

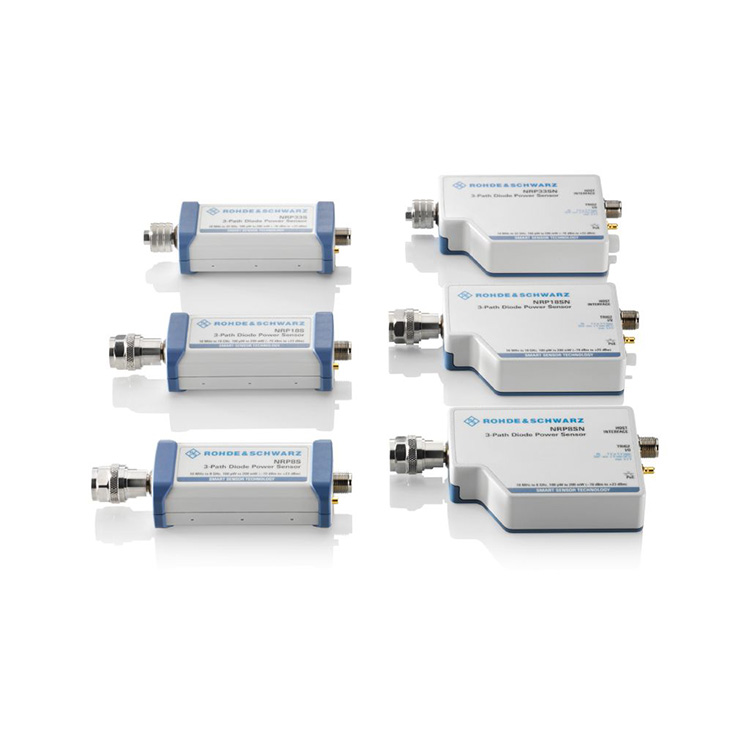

Датчики потужності R&S®NRPxxS/SN використовують три окремі діодні шляхи, кожен з яких працює в оптимальному діапазоні детектора. В результаті середню потужність можна визначити з високою точністю незалежно від типу модуляції. На результати вимірювань майже не впливають сигнали перешкод або гармоніки. Таким чином, датчики потужності R&S®NRPxxS/SN поводяться подібно до датчиків теплової потужності, але пропонують значно вищу швидкість. Вони забезпечують динамічний діапазон до 93 дБ з чудовою нижньою межею вимірювання –70 дБм.
Ідеальне рішення для багатьох застосувань
Трьохканальні діодні датчики потужності підходять для багатьох застосувань, оскільки вони підтримують безперервне усереднення, вибухове усереднення, усереднення за часовим інтервалом, усереднення на затворі та вимірювання траси. Завдяки надзвичайній продуктивності та безпрецедентній швидкості й точності вимірювань датчики можна використовувати для точного вимірювання середньої потужності бездротових сигналів, таких як GSM і 3GPP, а також сигналів з більшою пропускною здатністю, таких як LTE, LTE-Advanced або 5G.
Покращена концепція thre-path

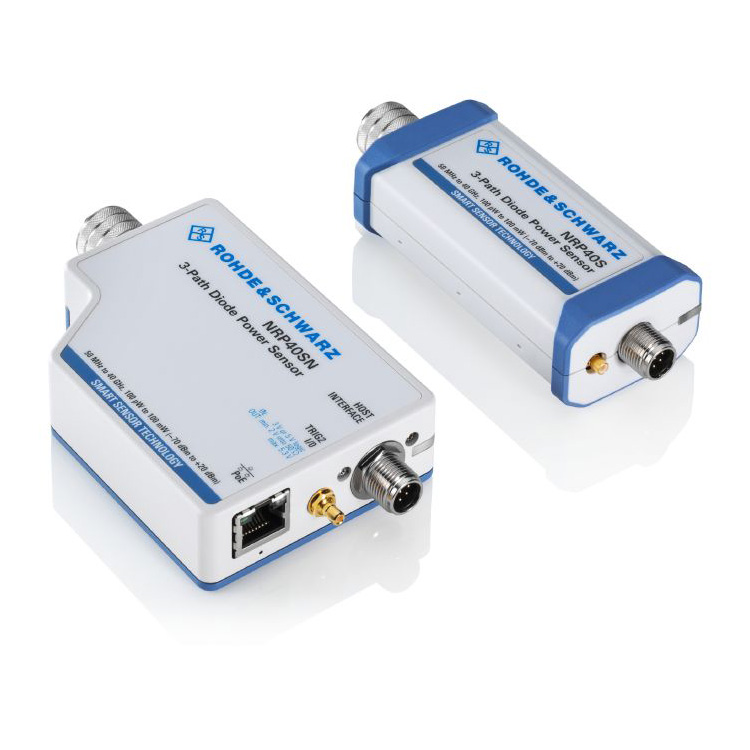

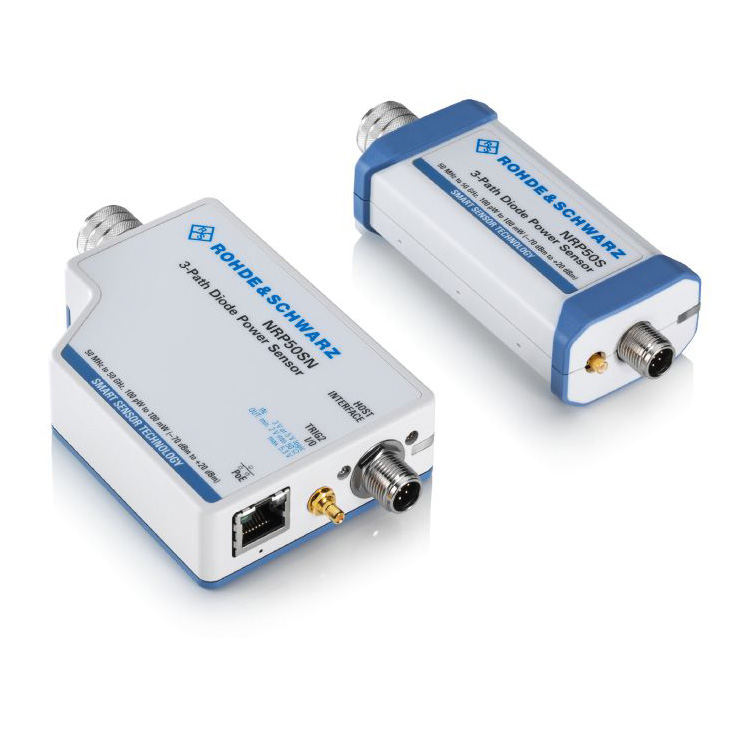

Датчики потужності R&S®NRPxxS(N) використовують три окремі діодні шляхи, кожен з яких працює в оптимальному діапазоні детектора. Середню потужність можна визначити з високою точністю незалежно від типу модуляції. На результати вимірювань майже не впливають сигнали перешкод або гармоніки. Таким чином, датчики потужності R&S®NRPxxS(N) поводяться подібно до датчиків теплової потужності, але пропонують значно вищу швидкість і динамічний діапазон до 93 дБ.
Навіть на низьких рівнях до -70 дБм
Щоб підвищити точність вимірювань на низьких рівнях, необхідно усереднити кілька виміряних значень. Хоча усереднення зменшує шумовий компонент, воно також уповільнює вимірювання. Тому датчики потужності R&S®NRPxxS(N) були розроблені з урахуванням надзвичайно низького рівня шуму вимірювання.
Датчики потужності R&S®NRPxxS(N) можуть виконувати вимірювання до нижньої межі –70 дБм з найвищою швидкістю та точністю, доступними на ринку.
Необмежений час вимірювання до 100 000 вимірювань/с
У швидкому безперервному середньому режимі датчики потужності R&S®NRPxxS(N) можуть виконувати до 100 000 запущених вимірювань/с із мінімальним часом повторення тригера 100 мкс без втрати жодного вимірювання. Така швидкість вимірювання досягається за допомогою буферного режиму. У режимі буферизації всі виміряні дані збираються всередині датчика та передаються одним блоком на хост датчика. Датчики R&S®NRPxxS(N) виконують новий швидкий режим без обмеження часу!

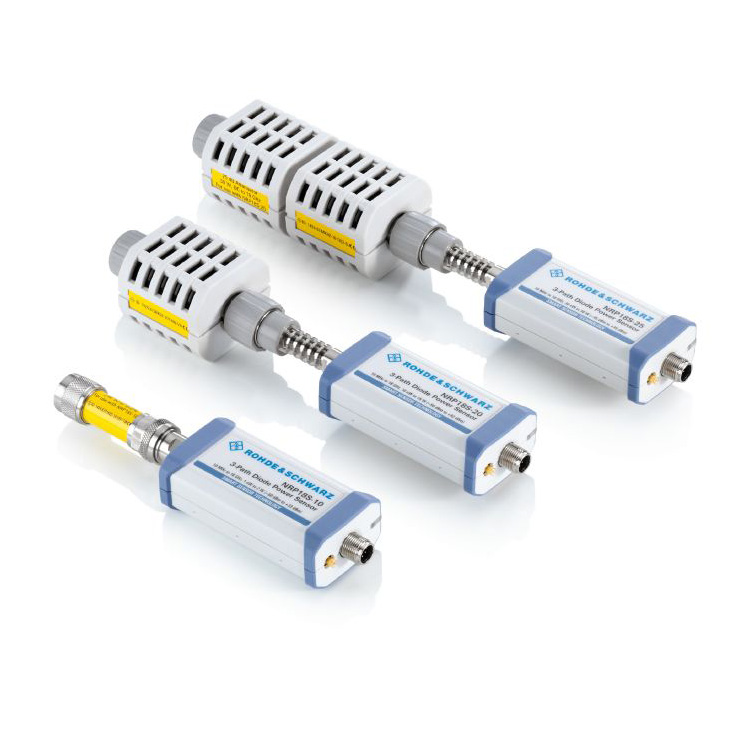

Виконуйте вимірювання потужності до 30 Вт
Потужні трипровідні діодні датчики потужності R&S®NRP18S-10, R&S®NRP18S-20 і R&S®NRP18S-25 складаються з R&S®NRP18S і 10/20/25 дБ атенюатора вгорі. Вони можуть виконувати вимірювання потужності до 2 Вт, 15 Вт і 30 Вт. При використанні з аттенюатором помилки невідповідності між датчиком і аттенюатором автоматично коригуються. S-параметри для атенюатора визначаються та зберігаються в датчику під час виробництва.

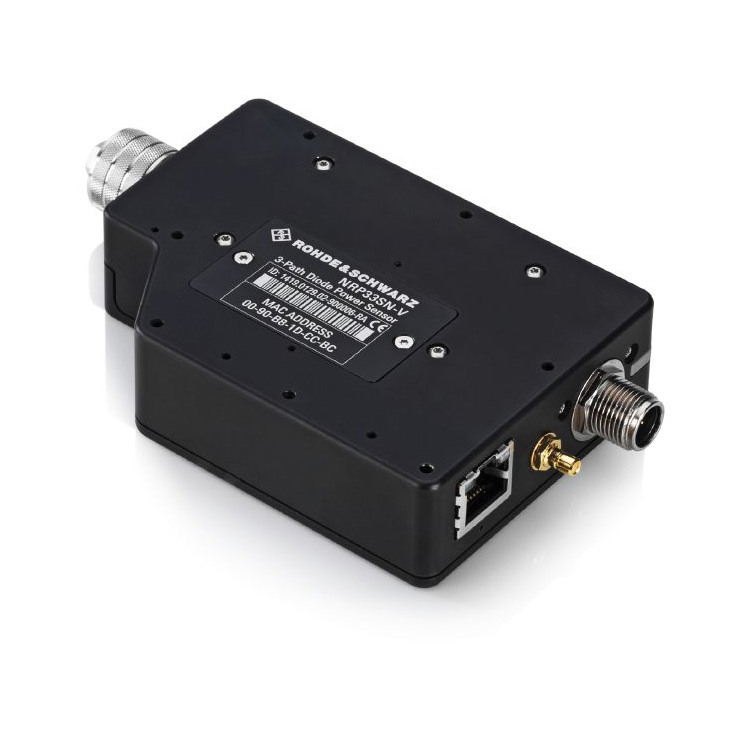

Спеціально розроблений для використання в термовакуумних камерах (TVAC).
Датчик потужності R&S®NRPxxSN-V, сумісний із TVAC, призначений для додатків супутникового зв’язку в діапазоні частот до 67 ГГц. У процесі виробництва всі компоненти запікаються у вакуумній камері, тому виділення газів зведено до мінімуму. Завдяки можливостям локальної мережі датчики потужності можна легко контролювати та контролювати ззовні камери, а вентиляційні отвори в корпусі забезпечують вирівнювання тиску.
