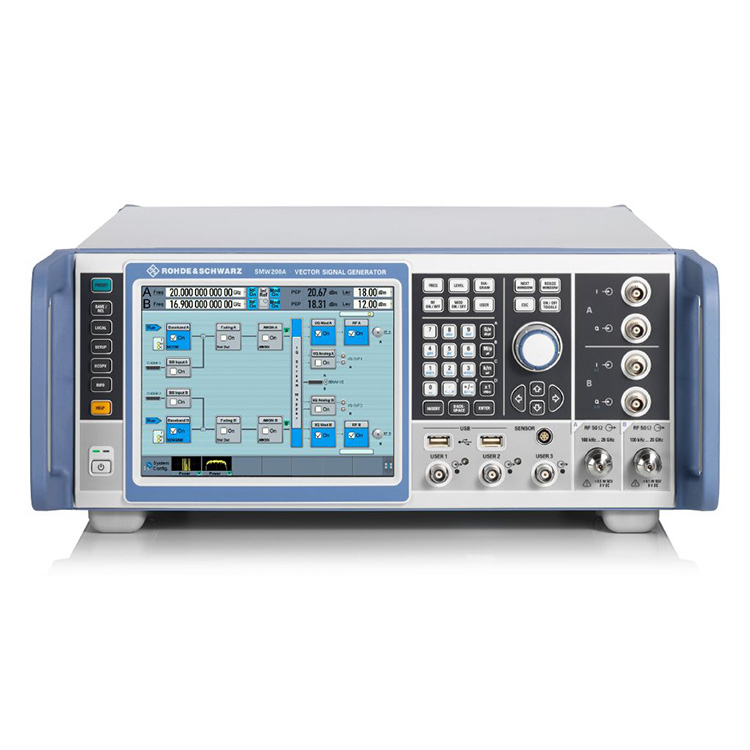

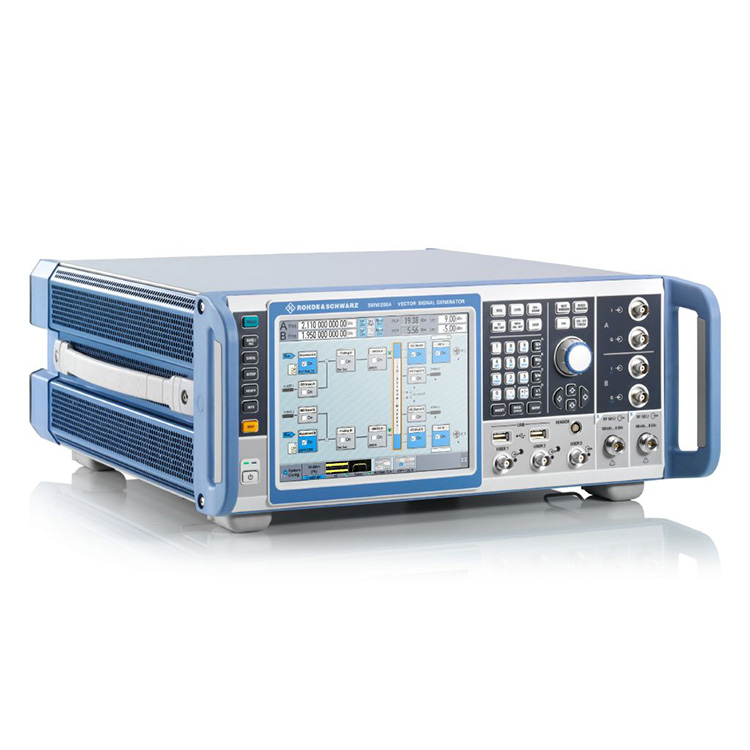

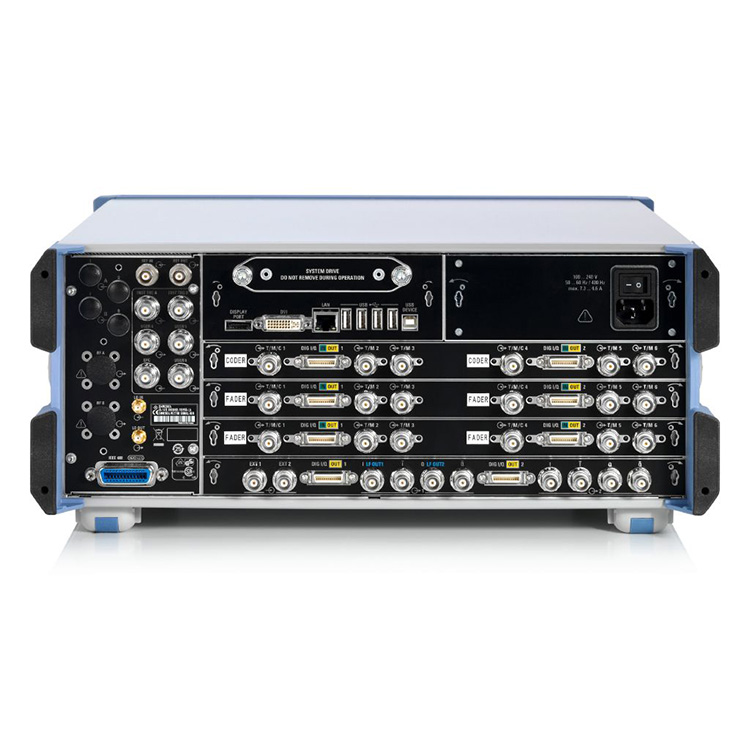

Як професійний виробник, ми хотіли б надати вам генератори сигналів R&S SZU100A. Він також може бути оснащений максимум двома внутрішніми модулями базової смуги частот і чотирма модулями симулятора завмирання. Ця концепція дає два повнофункціональні векторні генератори сигналів в одному пристрої, що дозволяє легко генерувати складні сценарії сигналу.
| Назва продукту | Діапазон частот | Діапазон рівня | Смуга пропускання модуляції I/Q | Гармоніки |
| R&S®SZU100A | 100 кГц - 67 ГГц | -120 дБм - +18 дБм | 2 ГГц внутрішній 2 ГГц зовнішній |
< -55 дБн >3,5 ГГц |
Діапазон частот до 67 ГГц (подвійний тракт: до 44 ГГц)
Смуга модуляції 2 ГГц
Вбудоване завмирання з пропускною здатністю до 800 МГц і до 8x8 MIMO
Генерація сигналу для всіх основних стандартів цифрового зв'язку
Розширений симулятор GNSS і радара
Як професійний виробник, ми хотіли б надати вам генератори сигналів R&S SZU100A. Вимоги до продуктивності та функціональності залежать від налаштування тесту та програми. R&S®SZU100A не має собі рівних у виконанні цих різноманітних вимог і встановлює нові стандарти для генераторів сигналів. При розробці та перевірці будь-якого типу тестованого обладнання, включаючи компоненти, модулі та повні базові станції, R&S®SZU100A легко генерує відповідні тестові сигнали з найвищою продуктивністю. R&S®SZU100A має гнучку модульну конструкцію, яка може бути оснащена саме тими опціями, які вимагають програми. Можлива будь-яка конфігурація, від класичного одноканального векторного генератора сигналів до багатоканального тестера приймача MIMO.
R&S®SZU100A охоплює частотний діапазон до 67 ГГц як одноканальний інструмент і до 44 ГГц як двоканальний прилад. Він також може бути оснащений максимум двома внутрішніми модулями базової смуги частот і чотирма модулями симулятора завмирання. Ця концепція дає два повнофункціональні векторні генератори сигналів в одному пристрої, що дозволяє легко генерувати складні сценарії сигналу.
Стандартний синтезатор високого класу в R&S®SZU100A забезпечує винятковий фазовий шум SSB і негармонійну продуктивність. Для подальшого покращення продуктивності доступні кілька опцій із низьким рівнем фазового шуму. Варіанти R&S®SMW-B711/B721 із наднизьким фазовим шумом забезпечують найкращі в своєму класі характеристики фазового шуму. R&S®SZU100A ідеально підходить для вимірювань, які вимагають спектральної чистоти.
Широкосмуговий модулятор I/Q із смугою радіочастот до 2 ГГц охоплює всі додатки у своєму діапазоні частот, включаючи бездротовий зв’язок, супутниковий зв’язок і радар. Внутрішня базова смуга частот може генерувати сигнали з максимальною смугою радіочастотної модуляції 2 ГГц.
Сучасні цифро-аналогові перетворювачі та відмінна конструкція радіочастотного ланцюга забезпечують виняткову частотну характеристику модуляції < 0,4 дБ у смузі пропускання 2 ГГц із відмінною продуктивністю EVM.
R&S®SZU100A пропонує інтегровану емуляцію каналу для смуги частот із завмиранням до 800 МГц. Профілі затухання для всіх основних стандартів доступні як попередні налаштування. Маючи до 64 каналів завмирання, усі ключові сценарії завмирання MIMO, такі як 2x2, 3x3, 4x4, 8x4, 4x8 і 8x8, можна налаштувати в одному інструменті. Також підтримується агрегація до восьми несучих, і модулі генератора сигналу SGT100A можуть бути підключені для забезпечення до восьми радіочастотних шляхів.

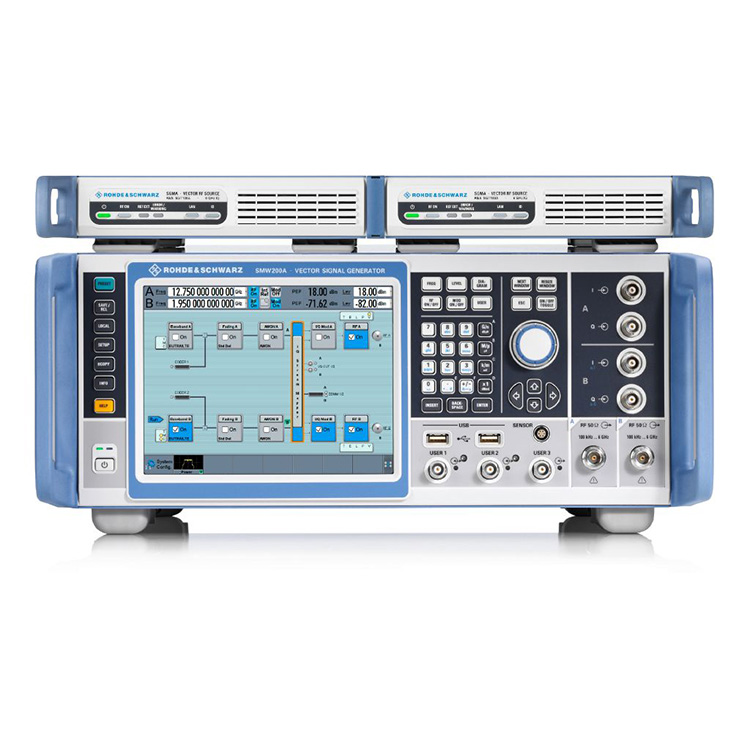

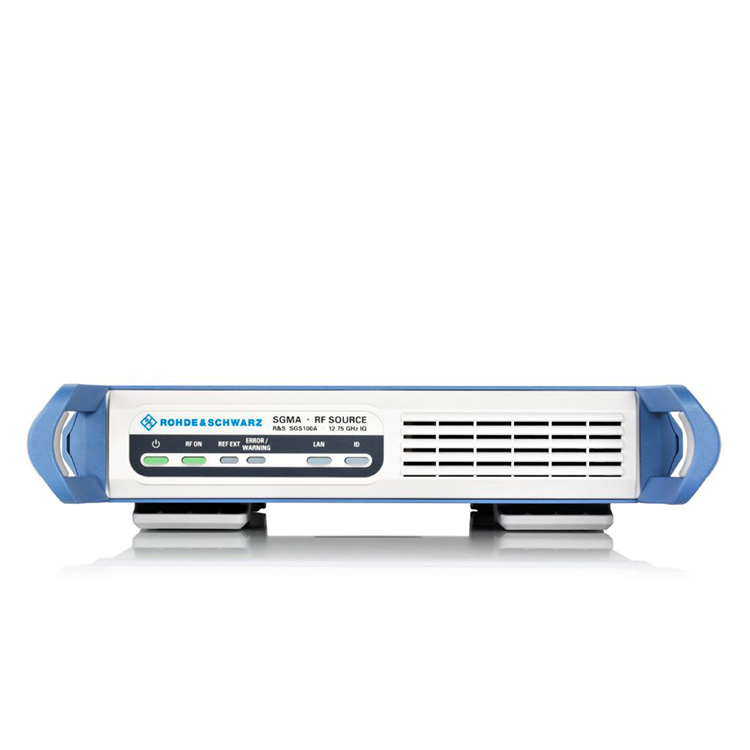

Двоканальний R&S®SZU100A з шістьма модулями генератора сигналів R&S®SGT100A, що працюють від R&S®SZU100A;
Вбудована графічна функція R&S®SZU100A відображає згенеровані сигнали в реальному часі. Користувач може вибрати тип відображення, напр. I/Q від часу, частотний спектр, векторна діаграма або CCDF. R&S®SZU100A також пропонує записувач макросів SCPI з генератором коду, який записує всі кроки ручної роботи для створення файлу з послідовністю дистанційних команд. Інтегровані шаблони коду надаються для безпосереднього створення виконуваного коду для MATLAB®, CVI або Python.
Графічний моніторинг сигналу в реальному часі надзвичайно корисний при генеруванні складних сигналів.
Стандарти бездротового зв'язку
Відстеження конвертів у реальному часі
GNSS моделювання
Радарне моделювання
