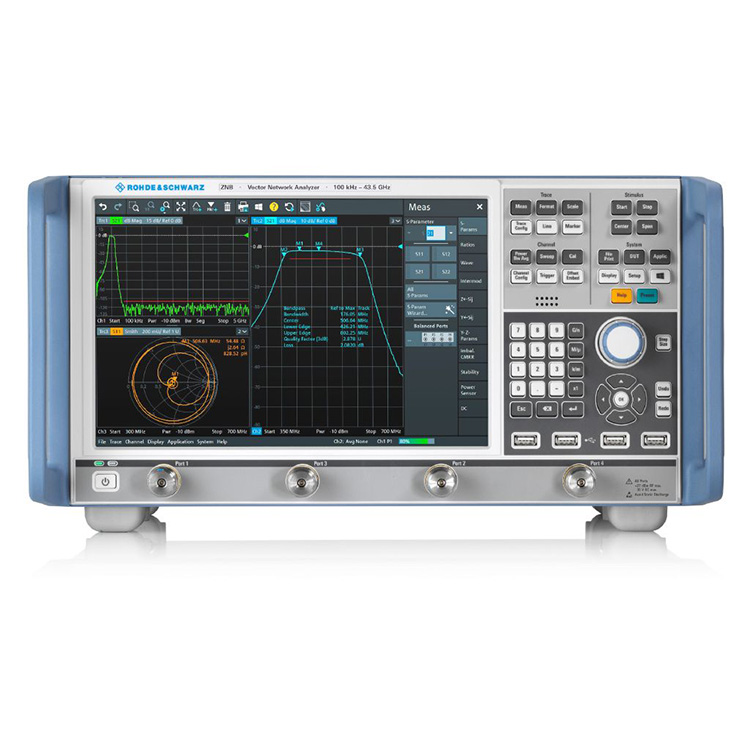

Векторні мережеві аналізатори R&S ZNB43

Векторні мережеві аналізатори R&S ZNB43

Ключові факти

Діапазон частот від 9 кГц до 43,5 ГГц

Два або чотири порти

Широкий динамічний діапазон до 140 дБ

Короткий час розгортки 4 мс для 401 точки

Широкий діапазон розгортки потужності 98 дБ

РЧ продуктивність

Розроблено відповідно до найвищих стандартів

Запрошуємо вас прийти на наш завод, щоб придбати найновіші високоякісні векторні аналізатори мережі R&S ZNB43 за низькою ціною. Приймачі R&S®ZNB поєднують високу потужність з високою чутливістю та низьким рівнем шуму. Базовий блок R&S®ZNB зазвичай має динамічний діапазон 140 дБ. Опція R&S®ZNB8-B5x розширює динамічний діапазон до 150 дБ для вимірювань між портами. Аналізатор вимірює S-параметри з дуже низькою величиною та дрейфами фази, як правило, нижче 0,01 дБ/°C і 0,15°/°C.

Відкалібрований R&S®ZNB дозволяє проводити точні вимірювання протягом кількох днів без повторного калібрування.

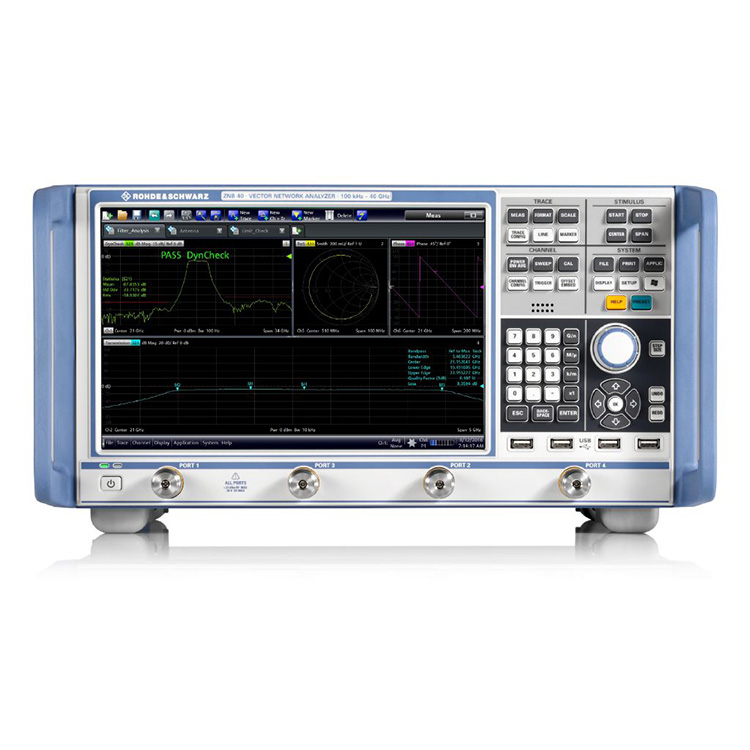

R&S®ZNB40 з чотирма портами.

Універсальні варіанти

Зручна характеристика активних і пасивних радіочастотних компонентів

R&S®ZNB пропонує багато функцій і опцій, включаючи функції вбудовування/відключення, S-параметри змішаного режиму для визначення характеристик збалансованого випробуваного обладнання та перевизначені S-параметри для гнучкої конфігурації налаштування тестування. Також доступні параметри вимірювання в часовій області з очковими діаграмами, вимірюваннями з перетворенням частоти та двома незалежними внутрішніми генераторами.

Висока продуктивність у виробництві

Швидкі вимірювання та простий контроль зовнішніх компонентів

Швидкий час стабілізації синтезатора дає R&S®ZNB дуже короткі періоди вимірювання. Велика пропускна здатність ПЧ забезпечує швидку вибірку. Він також забезпечує високу швидкість обробки даних на дисплеї та швидку передачу даних по локальній мережі або IEC/IEEE на контролер. Такі функції, як сегментована розгортка, додатково покращують час вимірювання. Модулі або зовнішні частини можна легко контролювати за допомогою інтегрованих інтерфейсів керування, таких як RFFE GPIO, GPIB і обробник вводу/виводу.

Меню для налаштування інтерфейсу RFFE GPIO.

Багатопортові вимірювання

Вимірювання на 48 портах

R&S®ZNB у поєднанні з різними комутаційними матрицями є комплексним рішенням для комплексних вимірювань на модулях до 48 портів. Матриці від Rohde & Schwarz забезпечують повні поперечні вимірювання для визначення всіх S-параметрів для багатопортового DUT. Блоки автоматичного калібрування з до 24 портами забезпечують швидке та точне калібрування налаштування.

R&S®ZNB з двома комутаційними матрицями R&S®ZN-Z84.

Аксесуари для комплексного рішення

Різні аксесуари для калібрування, повірки та різних вимірювань

Комплекти для механічного калібрування та повірки

Блоки автоматичного калібрування

Тестові кабелі

Динамометричні ключі

Підтримує сімейство датчиків потужності R&S®NRP

і багато іншого
