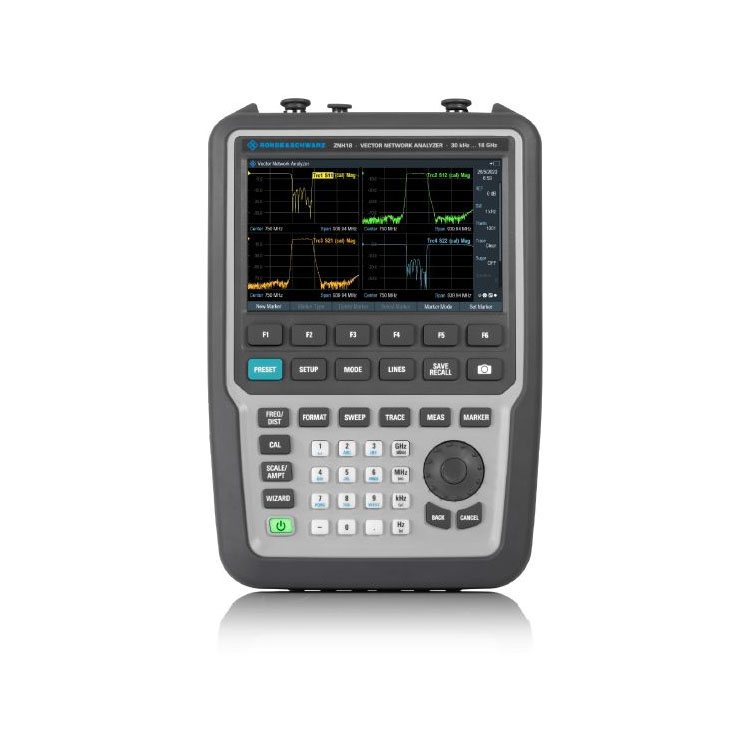

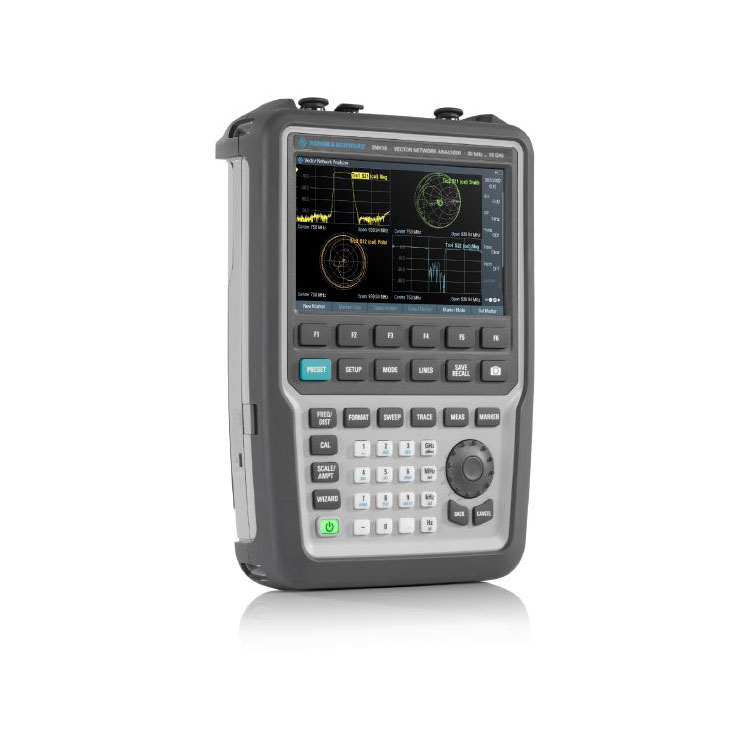

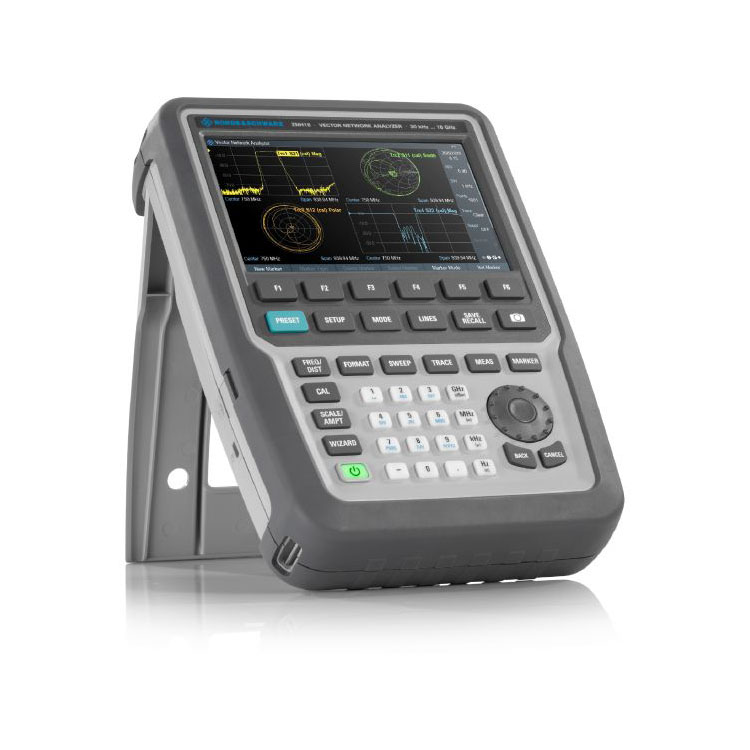

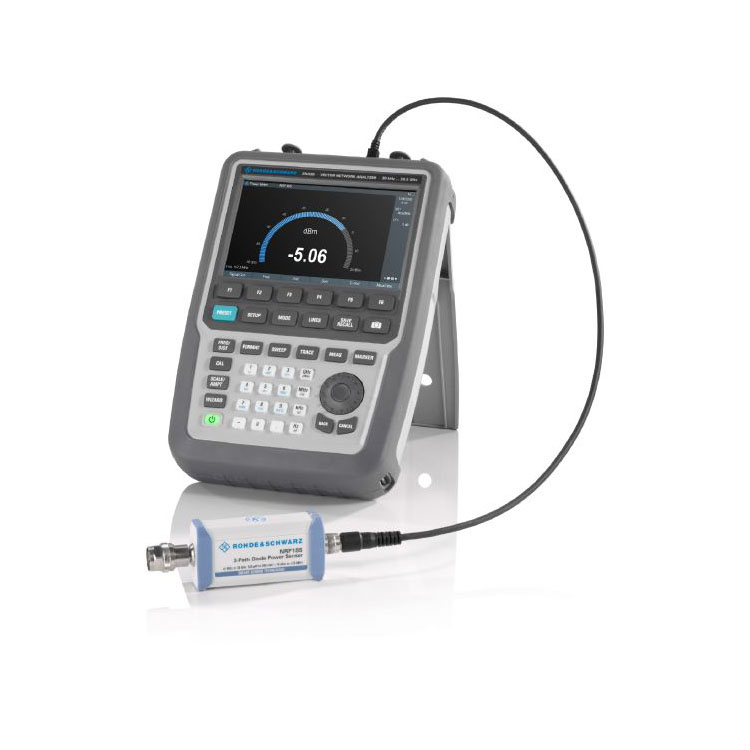

Портативний векторний аналізатор мережі R&S ZNH4

Портативний векторний аналізатор мережі R&S ZNH4

Ключові факти

Діапазон частот від 30 кГц до 4/8/18/26,5 ГГц

Вимірювання однопортового кабелю та антени за допомогою базового приладу

Вимірювання S-параметра (S11, S12, S21, S22) базовим приладом

100 дБ (тип.) динамічний діапазон для вимірювання ізоляції фільтра та антени

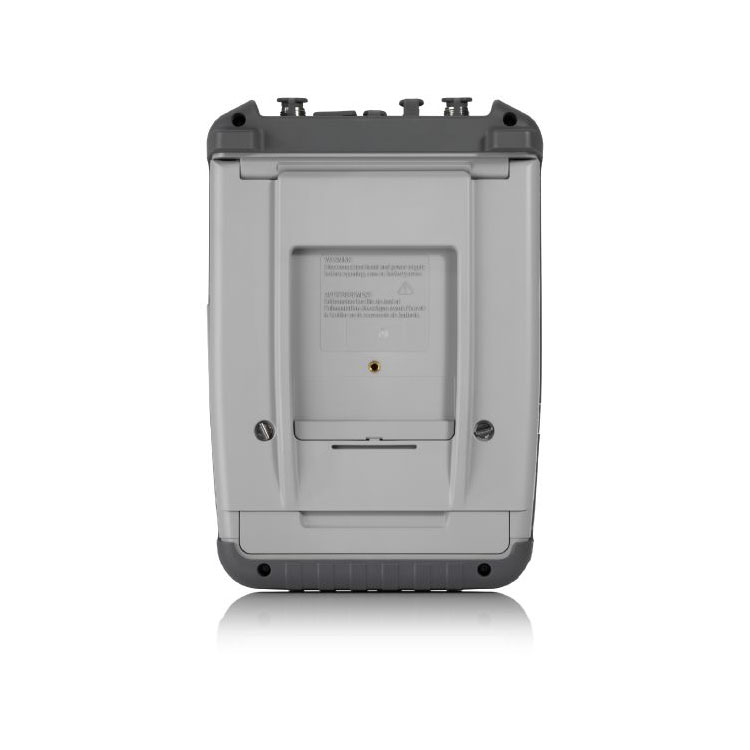

Дисплей без відблисків, малий форм-фактор, міцний корпус (IP51)

Архітектура чотирьох приймачів

Складна радіочастотна архітектура забезпечує доступ до останніх типів калібрування

Як професійний виробник, ми хотіли б надати вам високоякісний портативний векторний аналізатор мережі R&S ZNH4. Архітектура з чотирма приймачами складається з виділених еталонних приймачів і тестових приймачів як на порту 1, так і на порту 2. Це дозволяє R&S®ZNH підтримувати більш розширені типи калібрування, такі як невідоме калібрування, калібрування з розривом, коротким замиканням і збігом (UOSM). Це калібрування корисне для тестованих пристроїв з різними типами вхідних або вихідних роз’ємів на тестових портах.

Архітектура з чотирьох приймачів

Мінімальне перемикання між двома портами та складне калібрування, наприклад UOSM

Компактна електростанція

Видатна радіочастотна продуктивність у малому форм-факторі

Портативність і невелика площа R&S®ZNH роблять його ідеальним для польових вимірювань.

R&S®ZNH також забезпечує високу продуктивність завдяки таким функціям:

Широкий діапазон частот від 30 кГц до 4/8/18/26,5 ГГц для підтримки широкого діапазону застосувань

Широкий динамічний діапазон до 100 дБ (тип.) для вимірювання великих коливань рівня

Висока точність завдяки низькій величині слідового шуму (RMS) від 0,0015 дБ до 0,0040 дБ (тип.) і низькій фазі слідового шуму (RMS) від 0,02° до 0,04° (тип.)

Вбудований кроковий аттенюатор приймача на обох портах, який регулюється з кроком 5 дБ від 0 дБ до 15 дБ

Східчастий аттенюатор приймача

Підвищує лінійність діапазону вхідної потужності порту, що захищає аналізатор від перевантаження.

Простий в експлуатації

Мультисенсорний екран, дистанційне керування та майстер вимірювань для найвищої зручності користувача

Мультисенсорний екран пропонує стандартну функцію масштабування, доступну для смартфонів. R&S®ZNH підтримує типові жести управління телефоном, допомагаючи користувачам почуватися як вдома. Навіть якщо оператори не можуть отримати прямий доступ до приладу, для безперебійної роботи доступні безкоштовні програми дистанційного керування для ПК, Android та iOS. Крім того, майстер вимірювань допомагає спростити вимірювання за допомогою автоматизованих послідовностей тестів, прискорюючи процес тестування та зменшуючи ймовірність людської помилки.

Функція мультитач

Ємнісний сенсорний екран; інтуїтивно зрозуміле керування та відсутність необхідності калібрування дисплея.

Проста конфігурація

Просте та швидке налаштування за допомогою меню огляду конфігурації

R&S®ZNH має як клавіші, так і поворотну ручку, а також елементи керування на сенсорному екрані. Клавіші великі та добре розташовані, що дозволяє легко працювати в рукавичках.

Ємнісний сенсорний екран пропонує новий тип взаємодії з користувачем:

Безпосередньо взаємодійте з елементами на екрані

Швидкий доступ до меню

Зміна частоти та діапазону

Додати/перемістити/видалити маркери

І більше

Меню огляду конфігурації скорочує кроки, необхідні для налаштування параметрів вимірювання, що забезпечує швидке налаштування.

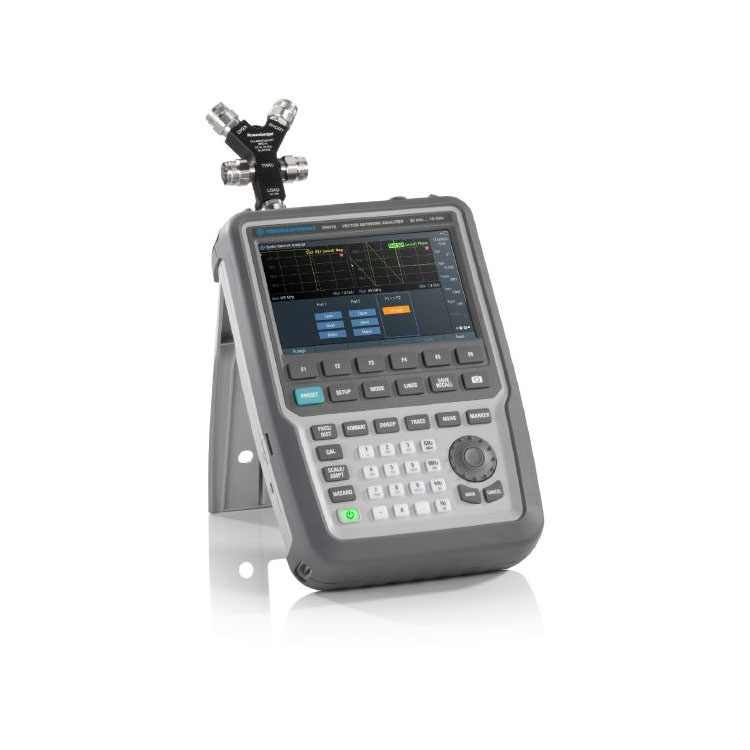

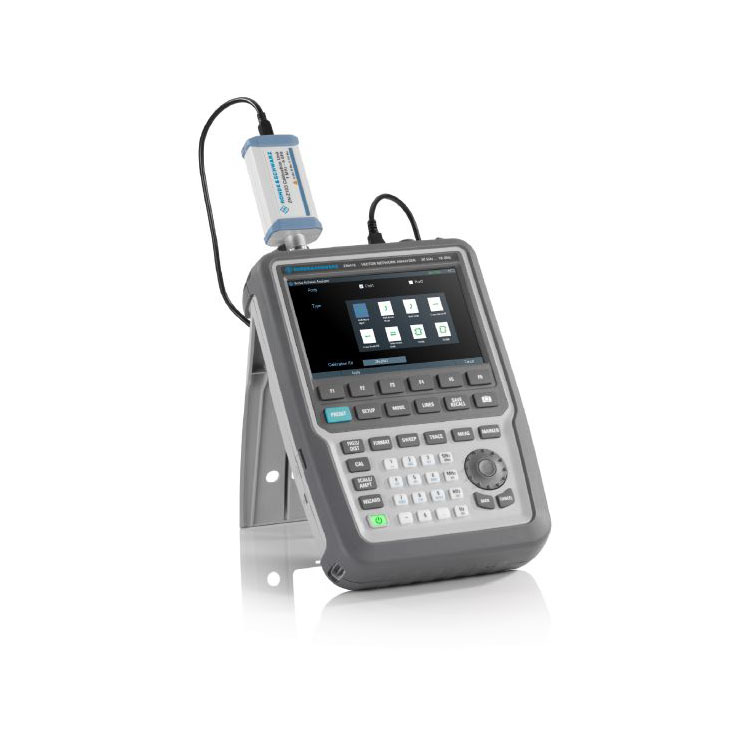

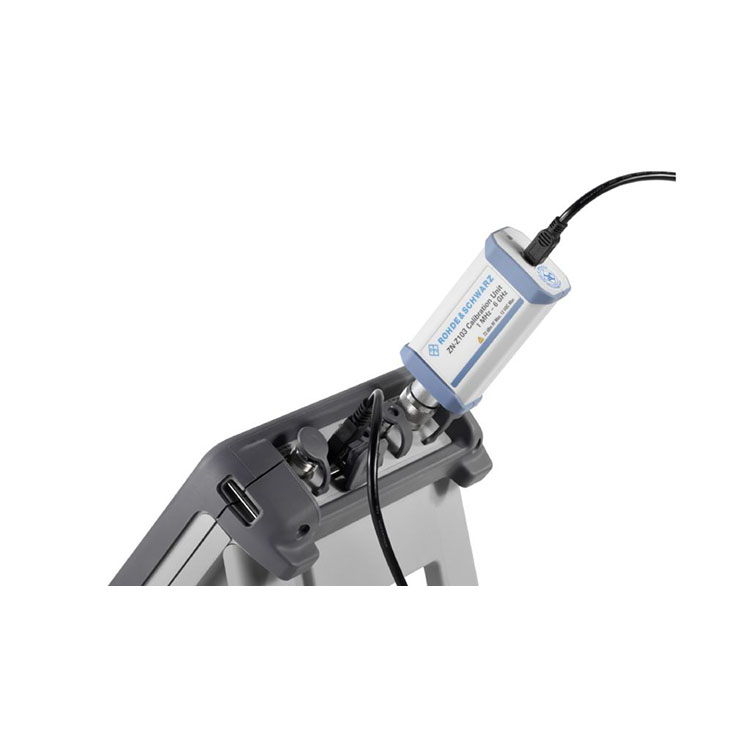

Гнучке калібрування

Визначені користувачем послідовності калібрування забезпечують гнучкий підхід.

Просто додати цінність

Широкі стандартні функції та просте замовлення опцій

Базовий блок R&S®ZNH включає:

Вимірювання відстані до несправності

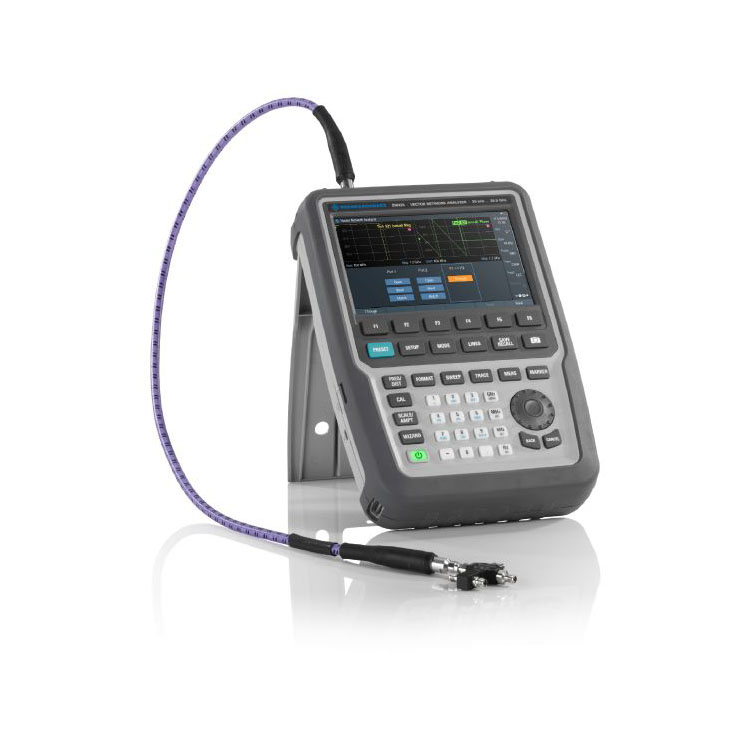

Вимірювання втрат кабелю в одному порту

Вимірювання відбиття

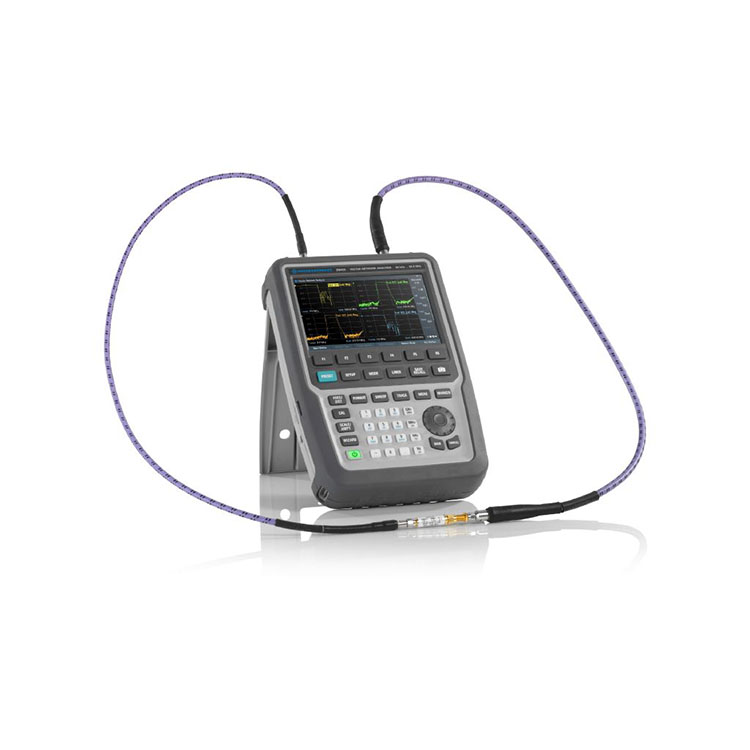

Вимірювання пропускання

Чотири S-параметри (S₁₁, С₁₂, С₂₁, С₂₂)

Якщо потрібні додаткові функції, опції легко замовити. Усі опції можна замовляти прозоро та незалежно, що означає відсутність прихованих витрат і плутанину під час замовлення.

Швидке налаштування відображення S-параметрів у потрібному форматі.

Чотири вимірювання S-параметрів надаються як стандарт.
